電路設計中常見到的電阻，大家往往會很迷惑：既然是的電阻，那就是導線，為何要裝上它呢?還有這樣的電阻市場上有賣嗎?其實的電阻還是蠻有用的。大概有以下幾個功能，其重要且經常用的功能是：

　　重點介紹：模擬地和數字地單點接地

　　只要是地，終都要接到一起，然后入大地。如果不接在一起就是“浮地”，存在壓差，容易積累電荷，造成靜電。地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：

　　①用磁珠連接;

　　②用電容連接;

　　③用電感連接;

　　④用0歐姆電阻連接。

　　區別：

　　①磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。

　　②電容隔直通交，造成浮地。

　　③電感體積大，雜散參數多，不穩定。

　　④0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗)，這點比磁珠強。

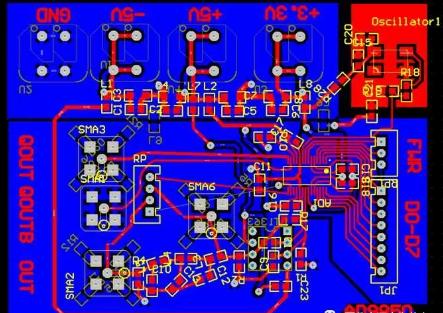

　　上圖中，總共有五塊地，分別為信號地，模擬地，數字地，電源地和時鐘地。

　　0歐姆電阻的其它作用

　　①在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。

　　②可以做跳線用，如果某段線路不用，直接不貼該電阻即可(不影響外觀)。

　　③在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。

　　④測某部分電路的耗電流的時候，可以去掉0ohm電阻，接上電流表，這樣方便測耗電流。

　　⑤布線時，如果實在布不過去了，也可以加一個0歐的電阻

　　⑥在高頻信號下，充當電感或電容。(與外部電路特性有關)電感用，主要是解決EMC問題。如地與地，電源和ICPin間

　　⑦單點接地(指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統。)

　　⑧熔絲作用

　　⑨跨接時用于電流回路，當分割電地平面后，造成信號短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0歐電阻，可以提供較短的回流路徑，減小干擾。

　　⑩配置電路。

　　一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。

　　⑾其他用途

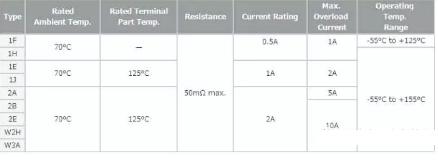

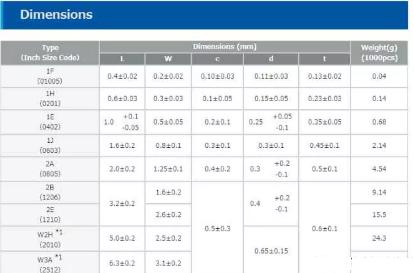

　　布線時跨線、調試/測試用、臨時取代其他貼片器件、作為溫度補償器件，更多時候是出于EMC對策的需要。另外，0歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面(因?yàn)橐�挖�?，還有就是不同尺寸0歐電阻允許通過電流不同，一般0603的1A，0805的2A，所以不同電流會選用不同尺寸的。還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以0603、0805等不同尺寸的都有了。

　　通常0805封裝的0電阻，電流正常應該在2 A以內。

　　通常的電子器件有上限電流，主要是因?yàn)閷?shí)際器件多少有一些電阻、不是理想的0電阻，必須要控制發熱。類似0電阻的還有導線。

　　至于超導體，允許的電流也不是無窮大的。因?yàn)槌瑢?dǎo)體的電流密度是有上限的，沒法在這個上限之上保持超導狀態。
