一個LED燈串聯一個電阻接220V交流電，總是燒掉，必然是電流過大，發光二極管擊穿的緣故。○【分享本人設計經驗】

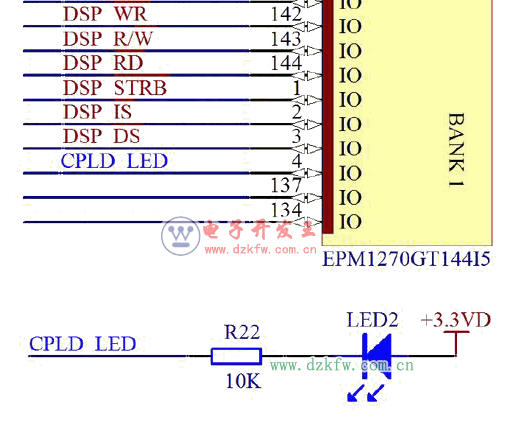

請看下圖，正常我們?cè)谠O(shè)計電路圖使用LED作指示燈的時候電阻一般都選擇4.7k、5.1K或者10K依然能點亮，指示用的LED燈的電流一般都是2mA以內，0.2mA的電流就可以點亮。下圖為本人設計的LED指示電路，3.3V的電壓串了10K的電阻，工作電流還不到0.2mA還是可以正常使用。


根據使用經驗，電流越小LED燈越耐用。

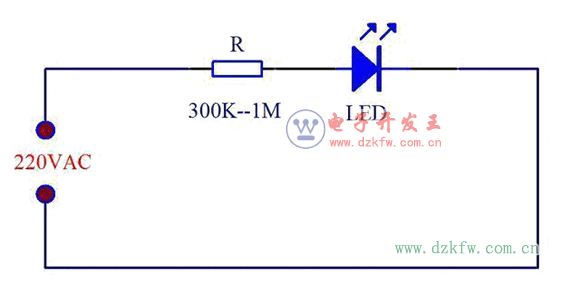

因此，如果是LED燈串聯電阻直接接220V交流電，限流電阻最好選擇300K以上1M以內都是可以正常使用，選的電阻越大，電流越小，LED指示燈越耐用。因?yàn)?20V交流電的峰值電壓高達310V，最好把LED指示燈的電流限制在1mA以內，反向才不會擊穿，若無亮度要求，電阻越大越好，保守一些最好選擇600K以上。


當然在電路上串聯一個二極管或反向并聯一個二極管效果更好，但是如果限流電阻選擇足夠大的話完全沒必要浪費二極管，而且接線麻煩。根據本人的使用經驗，本人接的是680K的限流電阻，從來沒有發現LED燒壞過。

若選680K的限流電阻，根據P=U*U/R可得P=220*220/680=71mW,不到0.1W的功率，非常小，一般的電阻都能滿足要求。


以上是本人的觀點，大家有什么看法？歡迎留言，一起交流。
