      四五環電阻色標法的讀取方法

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-10-17
      色標法是指不同顏色表示元件不同參數的方法。
        在電阻器上,不同的顏色代表不同的標稱值和偏差色標法可以分為:色環法和色點法。其中,最常用的是色環法。
        色環電阻器中,根據色環的環數多少,又分為四色環表示法和五色環表示法。
      一、四色環電阻:
        對于有四個色環標志的電阻,讀出阻值的方法為:以第一環為十位數,第二環為個位數,再乘以第三環所表示的倍率(10的乘方數),單位是Ω,第四環表示該電阻的誤差范圍。
        舉例說明:某一電阻在電阻體的一端標以四個色環,電阻的色標是由左向右排列的,分別為紅、紫、銀,那么它的電阻值為27000Ω,誤差為10%。
      二、五色環電阻:
        對于有五個色環標志的電阻,讀出阻值的方法為:以第一環為百位數,第二環為十位數,第三環為個位數,再乘以第四環所表示的倍率(10的乘方數),單位是Ω,第五環表示該電阻的誤差范圍。
        舉例說明:高精密度的電阻器通常采用五個色環標志來表示,電阻色標由左向右排列,分別為棕、紫、綠、金、棕,表示阻值和誤差分別為17.5Ω、±1%。

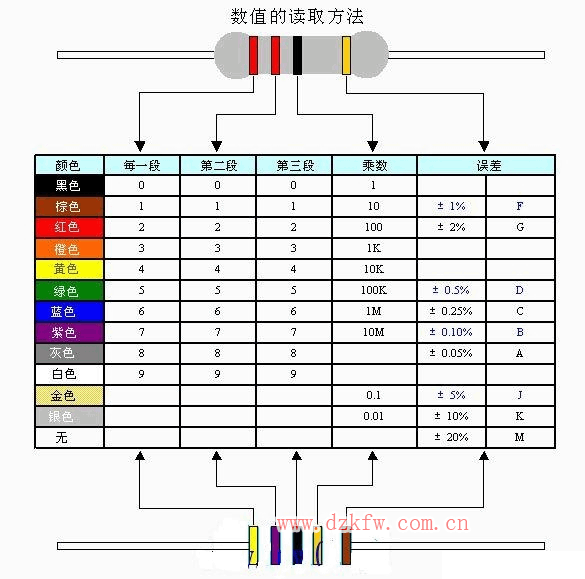

      電阻色標法,電阻色環的識別表
      在識別色環電阻器時,要注意以下幾點:
       。、色環表中的標稱阻值單位為Ω。
       。、當允許偏差為±20%時,表示允許偏差的這條色環為電阻本色,此時,四條色環的電阻便只有三條了,一定要注意這一點。
       。、對于一些功率大的色環電阻器,在其外表將顯示出它的功率,圖示色環電阻表面上的數字2表示為此電阻的功率為2W。
