一、常見的電子元器件的分類

(1)、電阻類(Res):電子學符號R

貼片電阻

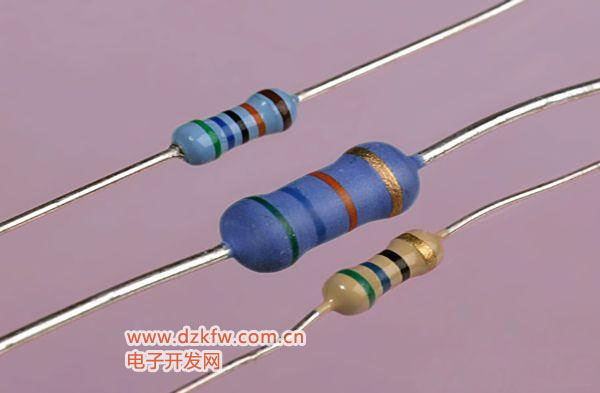

色環電阻

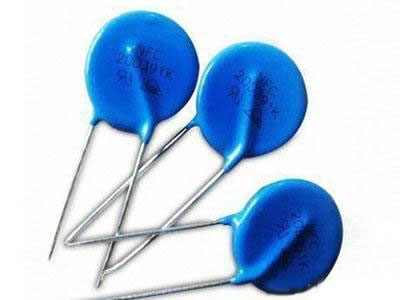

壓敏電阻

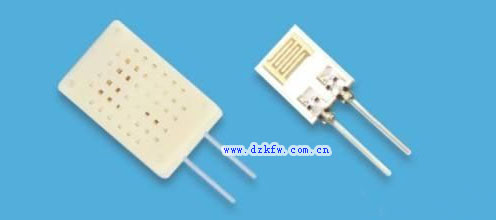

溫敏電阻

(2)、電容類(Cap):電子學符號C

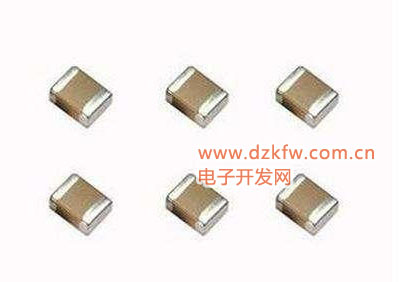

貼片電容

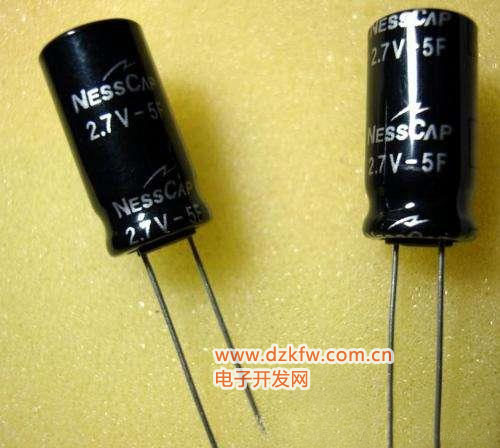

直插式鋁電解電容

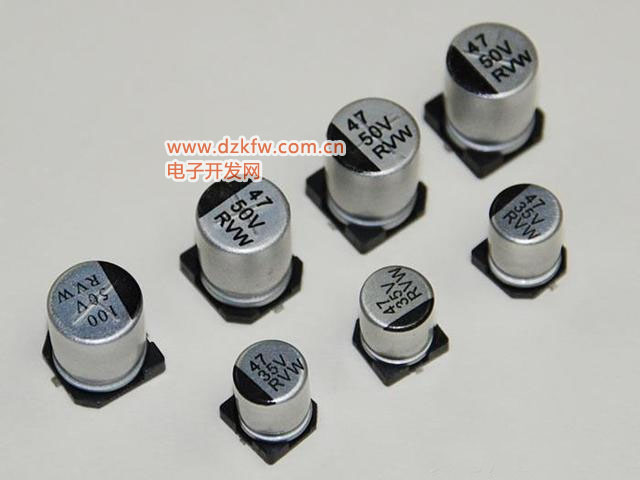

貼片式電解電容

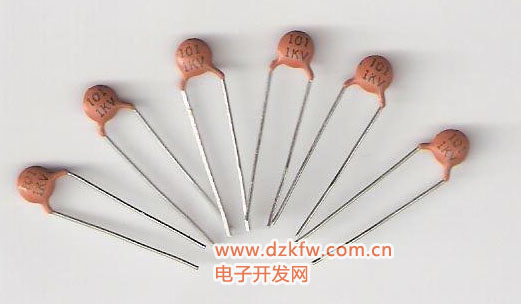

磁片電容

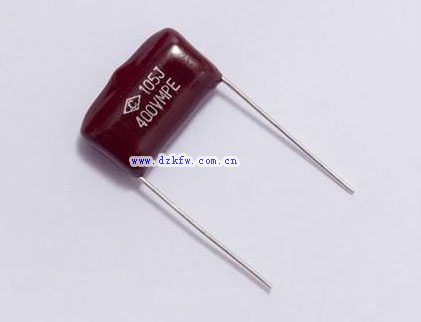

聚酯電容

鉭電容

(3)、電感類(IND):電子學符號L

貼片疊層電感

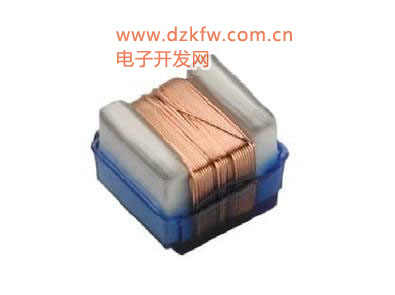

貼片繞線電感

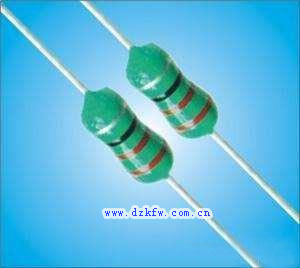

色環電感

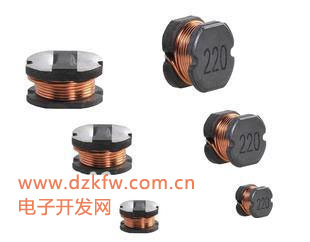

繞線電感

(4)、二極管(DIO):電子學符號D

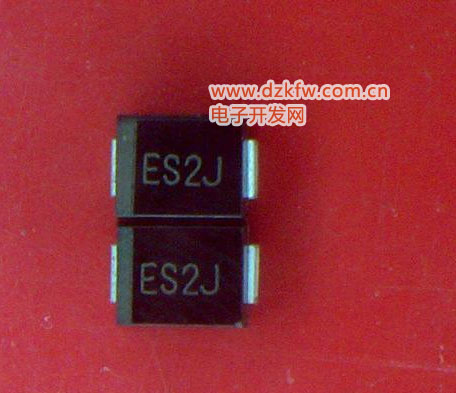

貼片二極管

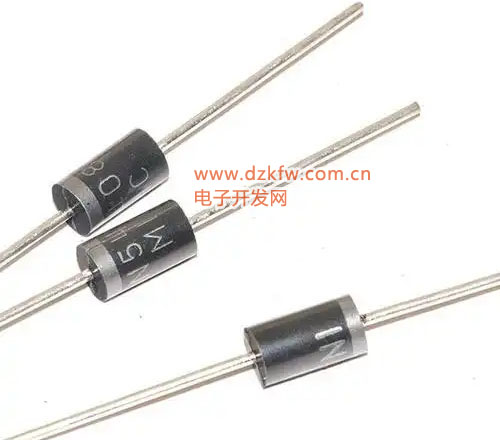

硅二極管

鍺二極管

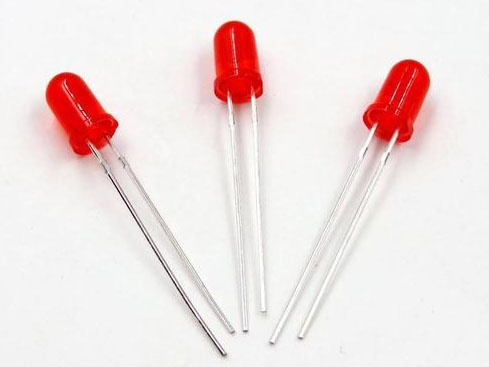

發光二極管

(5)、三極管(TRA):電子學符號Q§TR

(6)、開關(KEY): 電子學符號SW

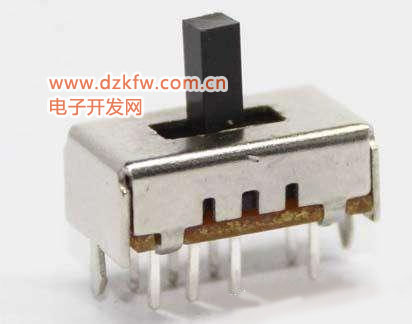

撥檔開關

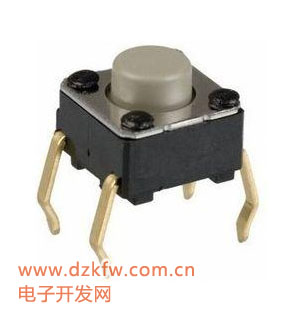

按鍵開關

(7)、集成電路(IC):電子學符號U

QFP

PLCC

SOP

BGA

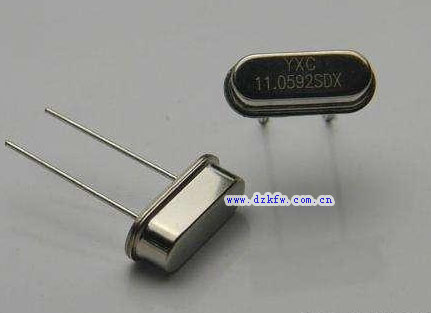

(8)、晶振(CRYSTAL):電子學符號Y

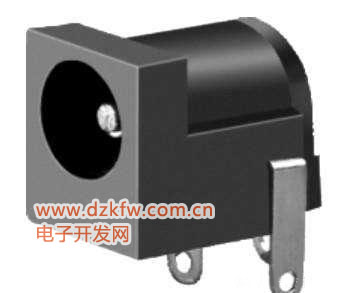

(9)、插座(JACK): 電子學符號J

(10)、光電耦合器(OPTO)

(11)、變壓器

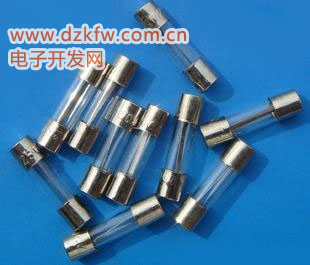

(12)、FUSE(保險管)

二、常用的電子元件單位及換算

(1)、電阻:

基本單位:歐姆 符號:Ω

常用單位:千歐 符號:KΩ

兆歐 符號:MΩ

換算關系:1MΩ＝1000KΩ=1000000Ω

(2)、電容:

基本單位:法拉 符號:F

常用單位: 毫法 符號:mF

微法 符號:μF

納法 符號:nF

皮法 符號:pF

換算關系: 1F＝1×103mF=1×106μF＝1×109nF ＝1×1012pF

(3)、電感:

基本單位: 亨利 符號:H

常用單位: 毫亨 符號:mH

微亨 符號:uH

納亨 符號:nH

換算關系: 1H=1×103mH=1×106μH=1×109nH

三、常見元件在PCB板上的絲印

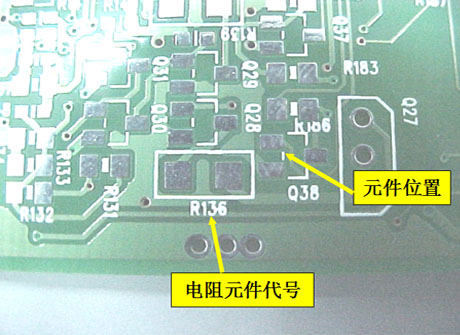

(1)、貼片電阻的絲印

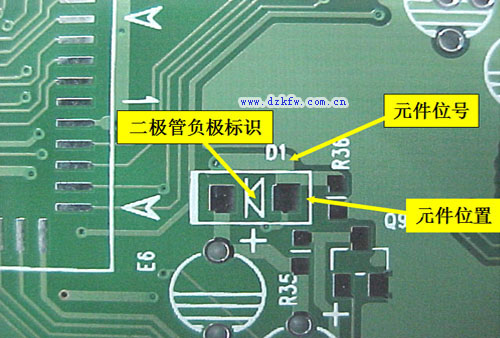

(2)、二極管的絲印

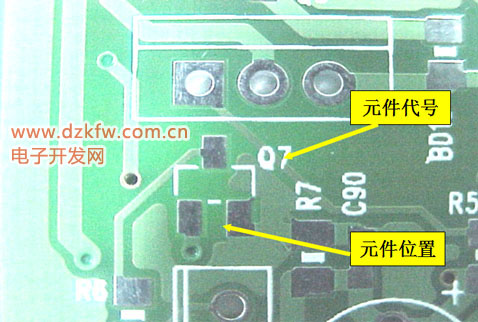

(3)、貼片三極管絲印圖

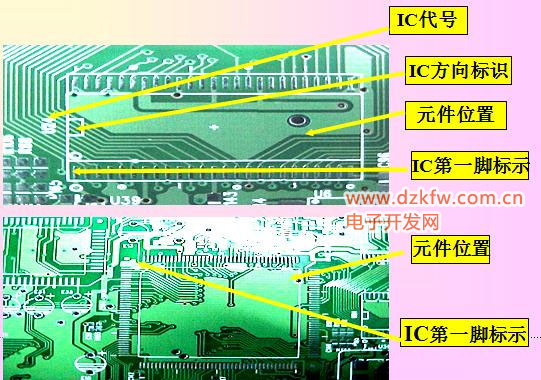

(4)、貼片IC的絲印

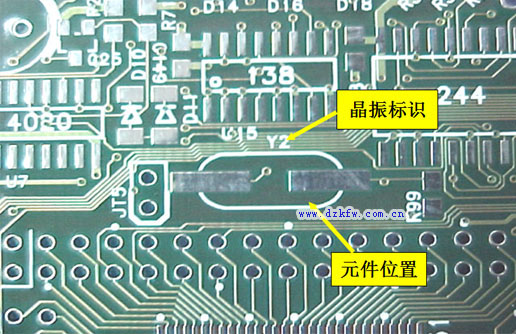

(5)、晶振的絲印
