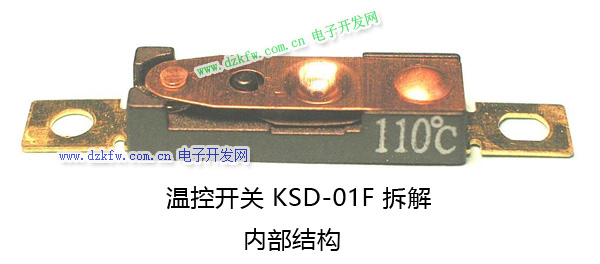

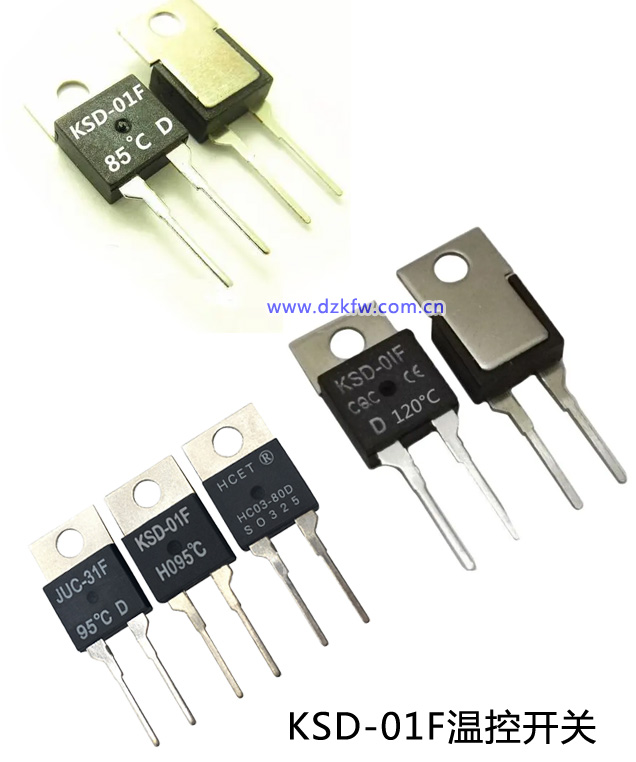

KSD-01F是一種比較常用的溫控開關，它采用TO-220封裝形式，屬于突跳式、單極/單擲的接觸點的100%導通結構。工作原理是：當設備溫度高于安全溫度時，這個溫度會傳遞到經沖制過的雙金屬片，雙金屬片干問候便迅速動作，這樣切斷或接通電路（常閉或常開兩種），當溫度下降到安全復位溫度時，雙金屬片又迅速接通或閉合電路，重復工作以保證產品溫度保護的安全性。

由于KSD-01F溫控開關引腳是金屬直插式，體積小，所以特別適合用在節省空間的PC板典型用途包括電路過熱時的報警或關閉系統；電腦及電腦周邊設備，電氣設備；電子產品；電源供應器；航空器，醫療設備和測試設備；家用電器及線路板中作控溫和熱過載保護。

因?yàn)閼?yīng)用在PC電路板上，所以安裝起來會更加方便，一般是采用接觸感溫式安裝，引腳可直插在電路板孔中，溫度控制開關金屬蓋面貼緊被控器具的安裝面，為確保感溫效果，應在感溫表面涂上導熱硅脂或其它性能類似的導熱介質。

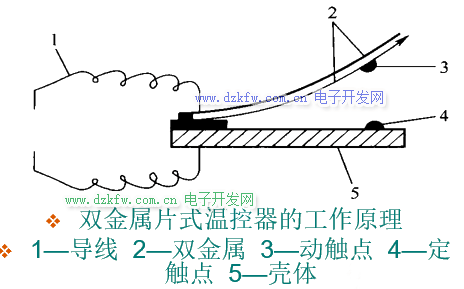

KSD溫控器原理：

在電路上，雙金屬片溫控器是一個重要的元件，它可以根據溫度的變化來控制電路的工作狀態。那么，雙金屬片溫控器的工作原理是什么呢？下面就讓我們一起來了解一下。

雙金屬片溫控器的基本結構雙金屬片溫控器主要由熱電偶、連接線、金屬片、絕緣層、保護套等組成。其中，熱電偶是一種測溫元件，它可以將溫度變化轉化為電信號；金屬片則是一種感溫元件，它可以隨著溫度的變化而變形。

雙金屬片溫控器的工作原理當電路通電時，當溫度升高時，金屬片會受熱膨脹，從而與熱電偶的連接線接觸，形成閉合回路；當溫度下降時，金屬片會收縮，與連接線斷開，電路斷開。（注意溫控器分為常開型和常閉型）這樣，就可以通過金屬片的膨脹收縮來實現電路的通斷控制。

雙金屬片溫控器的應用雙金屬片溫控器廣泛應用于各種電器設備中，如電冰箱、空調、熱水器等。在這些電器設備中，雙金屬片溫控器可以控制壓縮機的啟動和停止，從而實現對溫度的控制。

總之，雙金屬片溫控器是一種重要的元件，它可以通過熱電偶和金屬片的配合來實現電路的通斷控制，從而實現對溫度的控制。

KSD溫控器應用：

 KSD溫控器在消毒碗柜、電熱開水瓶、咖啡壺、電子瓦撐、微波爐、飲水機、電吹風、電取暖爐、電熨斗、干衣機等機器上有廣泛的運用，其主要功能為小電器設備的進行過熱的保護，其結構采用雙金屬片溫控器，屬接觸感溫度式溫度繼電器。這種用碟型雙金屬片在溫度作用原理，通過機構的作用，迅速動作，達到接通或斷開目的。

    其工作溫度性能穩定，不需調整，動作可靠干脆，不拉 無線電干擾少等特點，工作時雙金屬元件處于自由狀態，動觸頭與靜觸片閉合，電路導通。當使用電器因故障發熱而使溫度上升至熱保護器的動作溫度時，雙金屬元件受熱產生內應力而迅速動作，推開動觸頭離開靜觸片而斷開電路，從而切斷故障電器電源起到保護電器作用。

KSD-01F的好壞可以通過以下方法進行檢測：

使用萬用表檢查其工作狀態。將萬用表的兩個表筆接到溫控器的開關端子。正常情況下，萬用表線上呈現的電阻非常小，幾乎可以忽略不計。接著，逐漸加熱電烙鐵或用打火機的外焰接近溫控器外殼，直到達到動作溫度（如97°C）。在此過程中，觀察萬用表指針的變化。當溫度升高并且溫控器開始斷開時，萬用表顯示的電阻會變大；而當溫度降低后再次迅速達到動作溫度，溫控器應該能夠重新閉合。這樣的過程重復幾次，可以幫助判斷溫控器的工作是否穩定和可靠。

以上是關于KSD-01F溫控開關的應用與安裝方法，你學會了嗎？如果您有其他問題可咨詢客服。
