正極、負極，電流從正極出來經過負載又回到負極，而負載由于結構、性質的不同，其電極（引腳）有的有正、負極之分，有的沒有，在使用時必須注意，否則電路不能正常工作，甚至燒毀電子元件，另外我們在分析電路的時候，也需要按照電流的途徑分析其靜態工作點，因此必須對有極性電子元件和無極性電子元件有全面的認識。
有極性電子元件
指對加在其電極上的電源有極性要求，要么為
正極（高電位）
，要么為
負極（低電位）

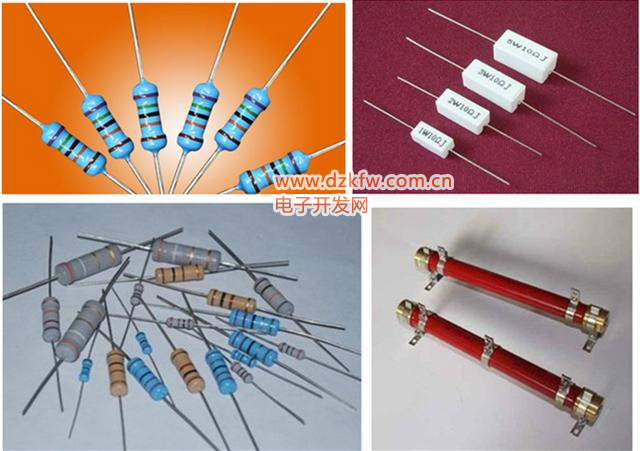

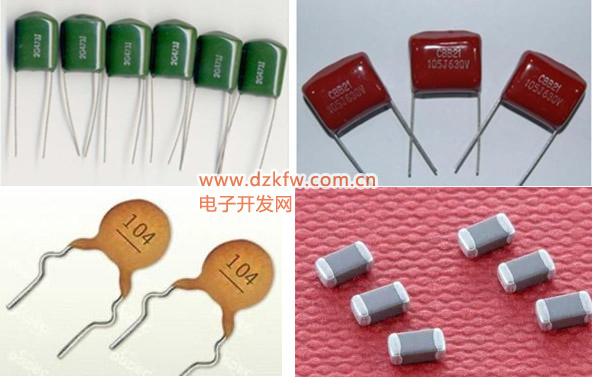

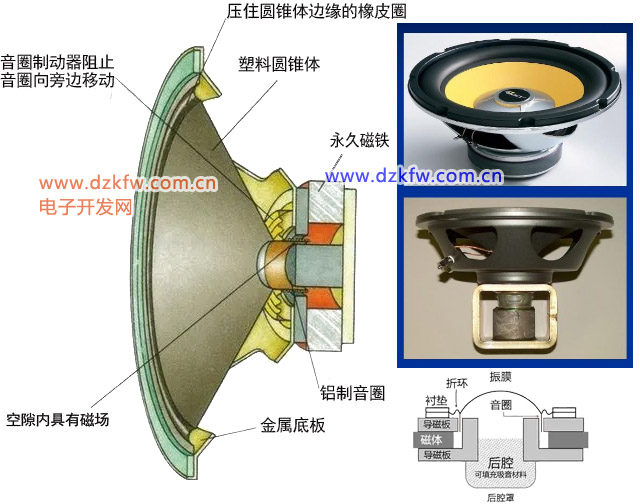

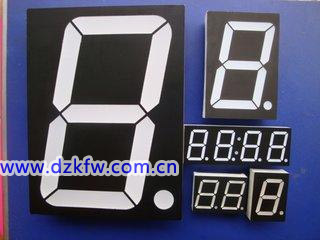

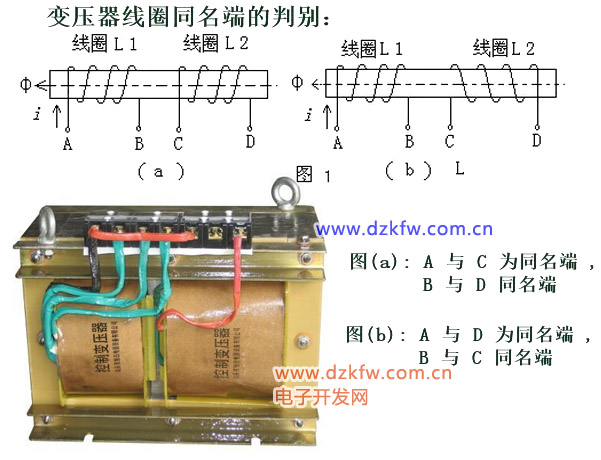

，不能接反；而無極性元件，指對加在其電極上的電源
無極性要求
，正極、負極均可以，不影響其工作狀態。
一、有極性電子元件
1.電解電容器
:包含鋁電解電容器和鉭、鈮電解電容器，其容量較大。識別方法，第一種看上面的標注，-為負極；第二種如果沒有使用的長引腳為正極；第三種通過萬用表測量，電阻大的為黑正極，紅負極。通常用來濾波、耦合、退藕以及其它需要利用其大容量充放電的電路中。圖一為幾種電容器符號。圖二為常見的電解電容器及其極性辨別方法。

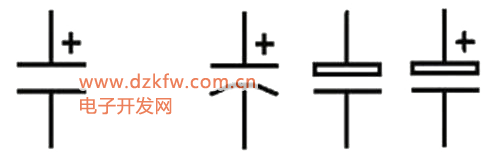

圖一電容器符號

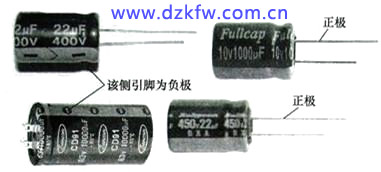

圖二常見的電解電容器

2.二極管
：具有單向導電性，有兩個電極（個別三個，共陽或共陰極）它分好多種，比如整流二極管、檢波二極管、穩壓二極管、開二極管關、變容二極管、肖特基二極管等。但它們共同的特點就是都具有單向導電性，差異在于工作頻率、反向恢復時間以及工作區等，比如穩壓二極管工作中反向擊穿區，肖特基二極管反向恢復時間極小。利用二極管正向電阻小反向電阻大的特點，通過萬用表即可判別正負極；樣式有多種多樣，常見的有整流用1N400系列二極管，外觀上看也有特征，黑色端為正極，白色端為負極。再如下面的1N4148開關二極管，玻璃封裝，黑色端為負極。

圖三幾種常見二極管符號

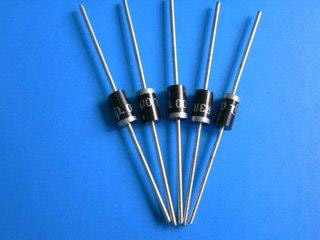

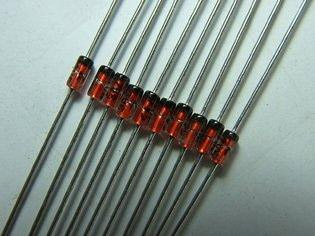

圖四整流二極管

圖五、開關二極管

圖六、整流橋電路

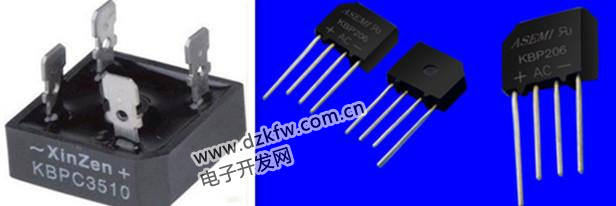

圖七常見橋堆

3.三極管：
三極管分NPN型、PNP型，有三個電極：基極b、發射極e、集電極c；對于NPN三極管工作中放大狀態時，各極電位關系為Uc＞Ub＞Ue，對于PNP三極管工作中放大狀態時，各極電位關系：Uc＜Ub＜Ue；三極管的性質、各極可以通過萬用表測出來。對于一些固定封裝的三極管三個極有規則可循。

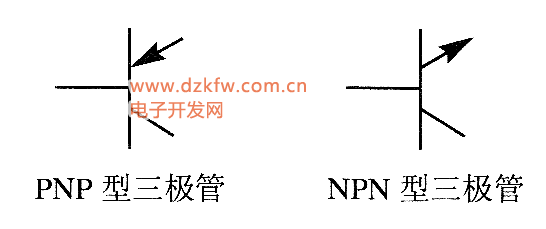

圖八三極管符號

圖九常見三極管

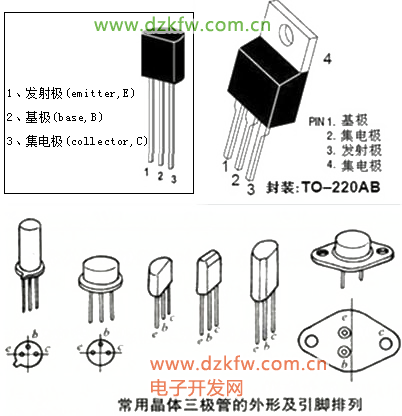

圖十常見三極管管腳

4.場效應管：
根據結構、原理不同，分為結型場效應管、絕緣柵場效應管，每種根據導電溝道不同，分n溝道、P溝道。有三個極柵極G、源極S、漏極D；它們的接法不同。通過萬用表可以判別各極。外觀上和三極管差別不大。它屬于電壓控制型晶體管。

圖十一場效應管符號

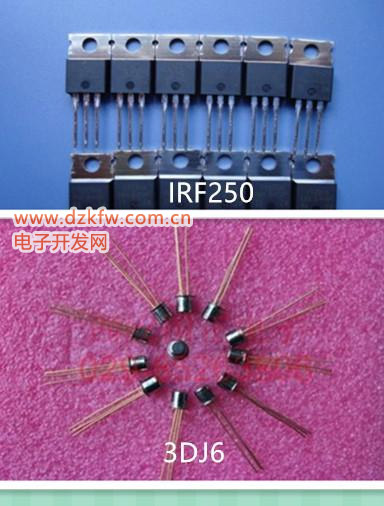

圖十二常見的場效應管

5.IGBT：
絕緣柵雙極性晶體管，結構是由絕緣柵場效應管和pnp三極管組成，有三個電極：柵極G、發射極E、集電極C，可通過萬用表檢測各極。多用在電磁爐、電焊機當中。

圖十三 IGBT符號

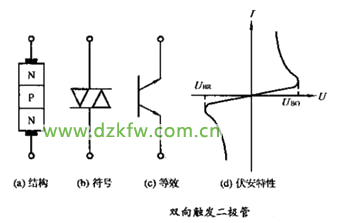

5.可控硅：
又叫晶閘管，有三個電極：陽極A、陰極K、控制極（門極）G，分單向可控硅、雙向可控硅、門極可關斷晶閘管、逆導晶閘管、光控晶閘管等。可用萬用表判別各極。

圖十四常見可控硅及符號

6.駐極體話筒
：這種話筒的特別之處是里面加了一個專門變換阻抗的場效應管，因此有了極性之別。有兩個輸出端，一個接地，一個接電源。接地的通過導線與外殼相連。

圖十五駐極體話筒

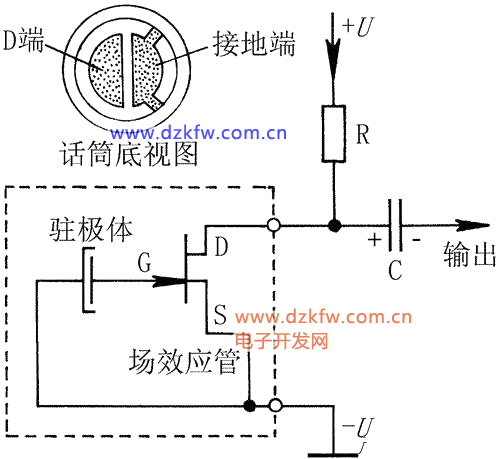

圖十六駐極體話筒結構圖

7.光耦
：是由發光二極管和光敏三極管組成的，因此具有極性。有四個極、六個極，分別接發光二極管和光敏三極管，通過萬用表可以判別，也通過封裝形式根據規則判別。

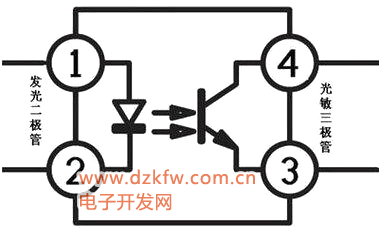

圖十七光耦結構

圖十八常見光耦

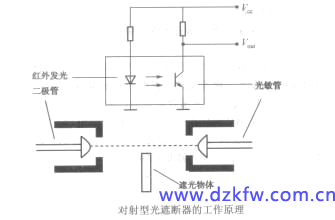

圖十九對射型光遮斷器

圖二十各種光遮斷器

圖二十一 1017集成電路

10..接近開關：
它對接近它的物件有感知能力，并進行開關控制。有兩線、三線之分，三線有pnp、npn兩種接法。接線可以根據線的顏色區別，棕色或紅色接電源正極，藍色接電源負極，黑色接信號。

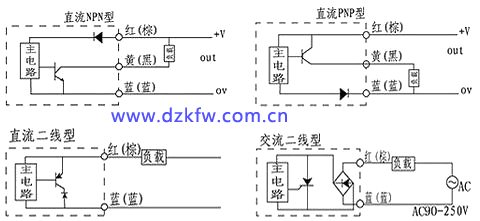

圖二十二接近開關電路圖

圖二十三接近開關

11.熱釋電紅外傳感器
：是一種將人或動物發出的紅外線轉換成電信號的裝置。廣泛應用于保險裝置、防盜報警器、感應門等當中。有三個引腳;漏極D、源極S、接地極G，引腳固定。

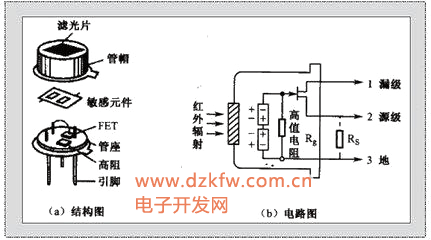

圖二十四熱釋電紅外傳感器內部結構

圖二十五熱釋電紅外傳感器

12.霍爾傳感器
：是一種檢測磁場的傳感器，可以檢測磁場的存在和變化，廣泛應用于測量、交通運輸、生活當中。分線性霍爾傳感器和開關型霍爾傳感器。有三個引腳、四個引腳的。三個引腳分別為電源端、接地端、信號輸出端；四個引腳的：電源端、接地端、兩個信號輸出端。

圖二十六霍爾傳感器

12.電子管
：最初應用在檢波、放大電路中的就是電子管，其利用了真空中電子單向導電的性質制成，分二極電子管、三極電子管、四極電子管.....。除過整流用電子管，其它陽極、陰極對應電源正極、負極。

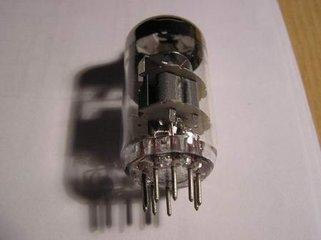

圖二十七三極電子管

圖二十八電子管

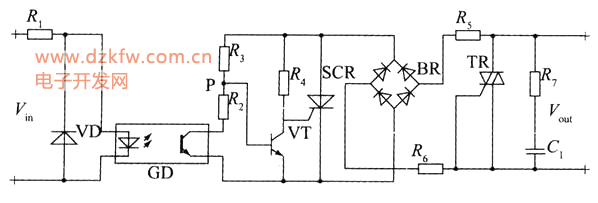

13.固態繼電器
：同一般的繼電器比有一系列優點，有直流固態繼電器、交流固態繼電器。因為其內部含有光耦、三極管因此有了極性。直流固態繼電器輸入端接直流控制電壓，輸出端接直流負載。有四個引腳的，五個引腳的，分別是輸入、輸出正負極和接地極。交流固態繼電器的輸入端接直流控制電壓，輸出端接交流負載。有四個引腳，輸入正負極，輸出交流端。
