在安裝和現(xiàn)場維修時(shí)，空調(diào)銅管焊接一般采用氣焊。

僅討論空調(diào)安裝和維修中銅管的焊接。

在空調(diào)安裝時(shí)，由于房型不同，尤其是臨街門面、寫字樓，通常適合室外機(jī)安裝的位置遠(yuǎn)離室內(nèi)機(jī)，安裝時(shí)需要加長紫銅管。空調(diào)壓縮機(jī)燒毀或空調(diào)因移機(jī)時(shí)紫銅管彎折而發(fā)裂，維修時(shí)需要更換壓縮機(jī)或更換部分紫銅管。因此，紫銅管焊接是空調(diào)安裝、維修過程中不可或缺的工藝。

紫銅管焊接的具體操作如下：

① 焊接紫管銅前的處理：割斷紫銅管、擴(kuò)管或脹管、去毛刺，舊管最好用砂紙除去氧化層和污物。


焊縫間隙不宜過大，如果焊接管徑相差較大時(shí)，應(yīng)將管徑大的管道夾小。

② 充氮?dú)猓恒~管內(nèi)充入氮?dú)夂筮M(jìn)行焊接，可使銅管內(nèi)壁光亮、清潔、無氧化層，從而有效控制系統(tǒng)的清潔度。

上圖是焊接時(shí)沒有充氮?dú)獗Ｗo(hù)的；下圖是焊接時(shí)充氮?dú)獗Ｗo(hù)的：

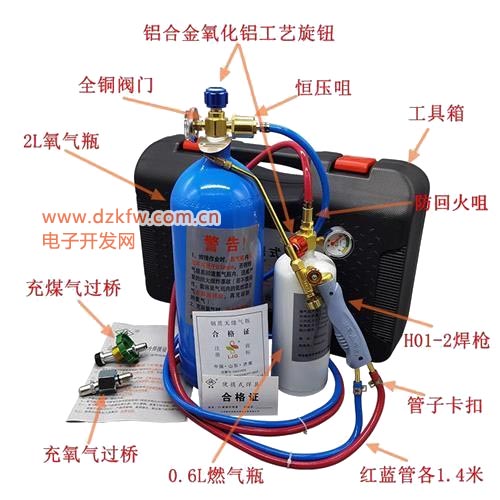

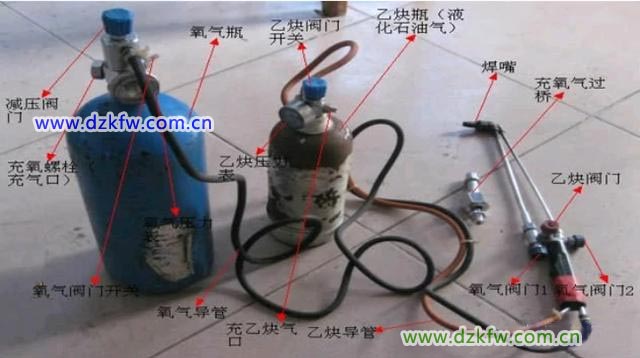

③ 打開焊槍點(diǎn)火，調(diào)節(jié)氧氣和乙炔的混合比，選擇中性火焰。

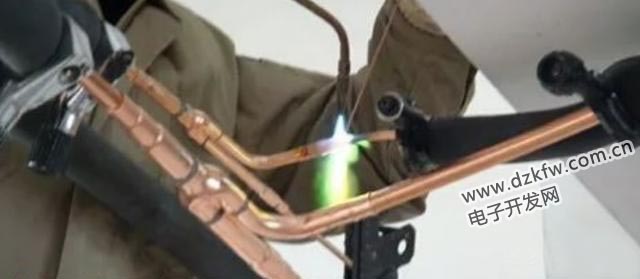

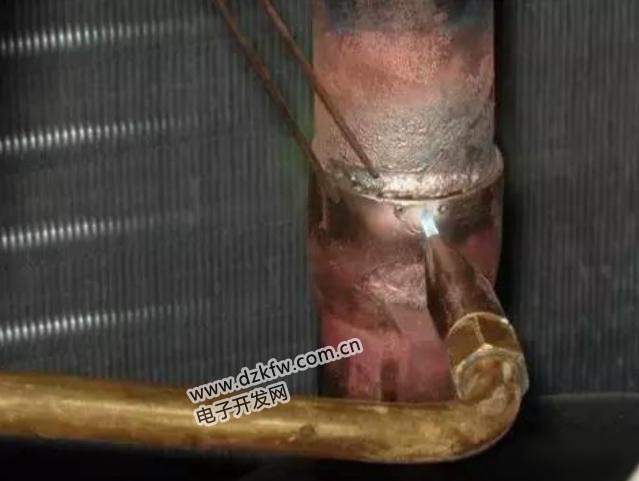

④ 如果是＂套焊＂，細(xì)管插入不宜過深并做好標(biāo)記。先用火焰加熱插入管，稍熱后將火焰移至外套管，再稍微加熱整個(gè)管子，當(dāng)焊口處銅管均勻加熱至紫紅色，將火焰稍微移遠(yuǎn)一點(diǎn)，用火焰的外焰維持管子的焊接溫度，同時(shí)將銀焊條靠在焊口處，使銀焊條熔化后流入焊接的銅件中。

注意：焊接時(shí)，銅管的溫度足夠熔化銀焊條；火焰不能直接加熱銀焊條，否則溫度過高，熔化的銀焊條會流走，焊接口難已填滿，出現(xiàn)虛焊或砂眼！


如果管徑相同，先將一個(gè)接口做成喇叭口，再進(jìn)行＂對接焊＂。

⑤ 將火焰移開，關(guān)閉焊槍。用濕毛巾冷卻焊接管；檢查焊縫質(zhì)量，如發(fā)現(xiàn)有縫隙或砂眼，則加熱補(bǔ)焊。

附：現(xiàn)場維修焊接時(shí)，為了方便、圖快，不少人違規(guī)操作——沒有充入氮?dú)獗Ｗo(hù)；盡管如此，焊接后基本上不影響空調(diào)正常運(yùn)行。

友情提示：① 焊接時(shí)，注意人身安全：現(xiàn)場焊接要＂腳踏實(shí)地＂。② 點(diǎn)火時(shí)，拿火源的手不要正對焊嘴，也不要指向他人，以防燒傷。③ 焊接口附近有電線或電路板，務(wù)必用阻燃防火板隔離。④ 在實(shí)際操作中，可燃?xì)怏w一般用液化石油氣代替乙炔，效果也不錯(cuò)。


空調(diào)銅管焊接如何焊接好？


銅管與銅管焊接一般釆用銀焊條（其含銀量為25%、15%或5%)或銅磷 系列焊條，它們均具有良好的流動性，并不需要焊劑。具體焊接步驟如下：

1)焊接銅管加工處理：擴(kuò)管、去毛刺，舊銅管還必須用砂紙去除氧化層和 污物。焊接銅管管徑相差較大時(shí)，為保證焊縫間隙不宜過大，需將管徑大的管道 夾小。

2)充氮?dú)猓恒~管內(nèi)充人氮?dú)夂筮M(jìn)行焊接，可使銅管內(nèi)壁光亮、清潔、無氧 化層，從而有效控制系統(tǒng)的清潔度。

3)打開焊槍點(diǎn)火，調(diào)節(jié)氧氣和乙炔的混合比，選擇中性火焰。

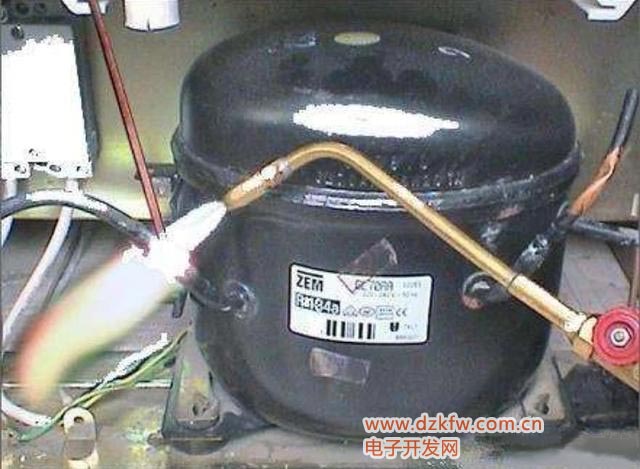

4)先用火焰加熱插入管，稍熱后把火焰移向外套管，再稍微加熱整個(gè)管 子，當(dāng)管子接頭均勻加熱到焊接溫度時(shí)（顯微紅色），加入焊料（銀焊條或磷銅 焊條）。焊料熔化是靠管子的溫度，并用火焰的外焰維持管子接頭的溫度，而不 能釆用預(yù)先將焊料熔化后滴入焊接接頭處，然后再加熱焊接接頭的方法，否則會 影響接頭的強(qiáng)度和致密性。

5)將火焰移開，關(guān)閉焊槍。檢查焊縫質(zhì)量，如果發(fā)現(xiàn)焊縫仍有縫隙或有砂 跟，則重新加熱補(bǔ)焊
