圖解法：已知放大管的輸入特性、輸出特性以及放大電路中其它各元件參數(shù)的情況下，利用作圖的方法對放大電路進行分析。

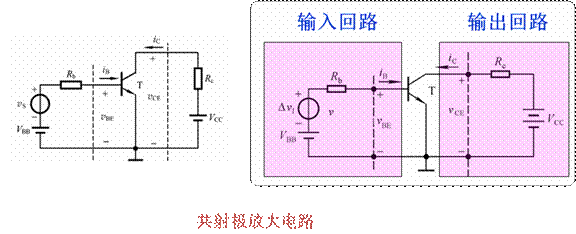

· 首先，畫出直流通路

列輸入回路方程

列輸出回路方程（直流負(fù)載線）V_CE=V_CC－i_CR_c

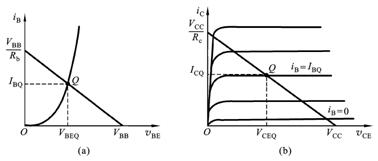

在輸入特性曲線上，作出直線 ，兩線的交點即是Q點，得到I_BQ。

在輸出特性曲線上，作出直流負(fù)載線 V_CE=V_CC－i_CR_c，與I_BQ曲線的交點即為Q點，從而得到V_CEQ 和I_CQ。
