該電路由于選用TDA2003集成塊，故電路簡單，通頻帶較寬，音質優美，可廣泛應用于各音響及語音放大電路。

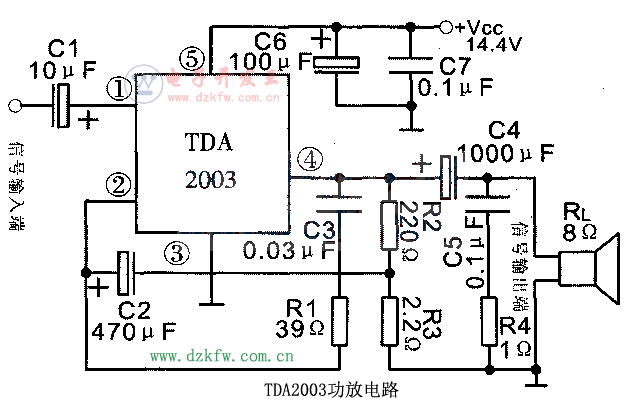

　　集成OTL功放電路如下圖所示。

　　集成塊(1)腳為輸入端，(2)腳外接電容C2與外電阻R3構成交流負反饋，用以改善放大器的音質，C3、R1為防自激網絡，C4為輸出耦合電容，C6、C7為電源高、低通濾波電容，電源電壓VCC為14．4V，靜態電流為45mA，負載RL的阻值為4Ω，功率為6W。
　　安裝注意事項
　　 (1)要正確判斷TDA2003各腳的順序，不允許焊接錯誤。焊接電解電容C1、C2、C4、C6時，一定要注意電容的正負極性不能顛倒。
　　 (2)電源VCC的電壓不能太高，也不能太低，大約在14．4V左右為宜。
　　 (3)焊接完成后，可以借助收音機或錄音機的音頻輸出插口，用耳機連接到圖中輸入端1腳。
　　 (4)要在集 成 塊TDA2003上安裝散熱片，否則工作時間過長容易損壞。

　　元器件選擇
　　集成塊TDA20031個，1Ω、2.2Ω、39Ω、220Ω電阻各1個；0.03μF、0.03μF、100μF、470μF、1000μF電容各1個，0.1μF電容2個；揚聲器8Ω、0.25W1個，14.4V電源一個。
