二極管最基本的工作狀態(tài)是導(dǎo)通和截止兩種，利用這一特性可以構(gòu)成限幅電路。
所謂限幅電路就是限制電路中某一點的信號幅度大小，讓信號幅度大到一定程度時，不讓信號的幅度再增大，當(dāng)信號的幅度沒有達到限制的幅度時，限幅電路不工作。利用二極管來完成這一功能的電路稱為二極管限幅電路。

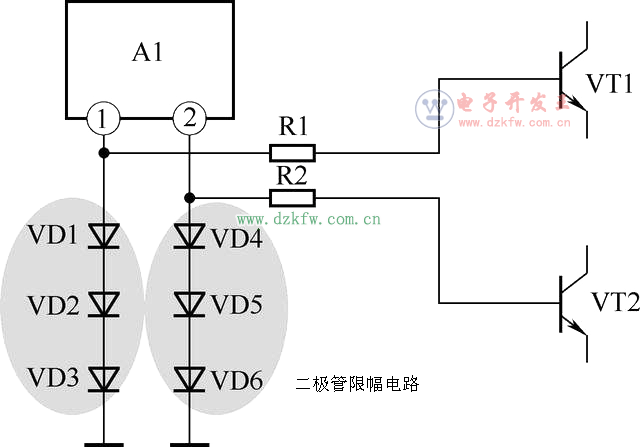

圖1 所示是二極管限幅電路。在電路中，A1 是集成電路（一種常用元器件），VT1和VT2 是三極管（一種常用元器件），R1 和R2 是電阻器，VD1 ～VD6 是二極管。


圖1　二極管限幅電路

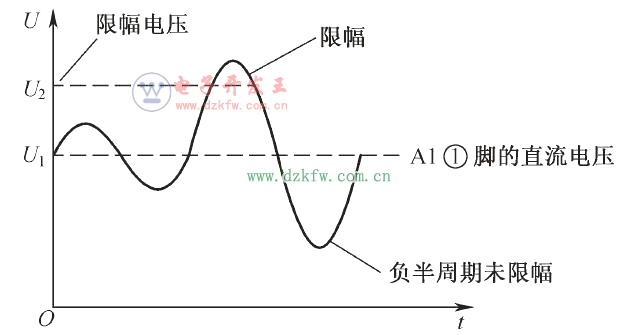

圖2　集成電路A1 的①腳上信號波形圖
