1、電冰箱的制冷循環原理

電冰箱主要是利用制冷劑的循環和狀態變化過程進行能量的轉換，從而降低箱室內的溫度，實現制冷。

壓縮機工作后，將制治劑壓縮成高溫高壓的過熱蒸氣，然后從排氣口排出，進入冷凝器。冷凝器將制冷剤的熱量散發給周圍的空氣，使得制冷劑由高溫高壓的過熱蒸氣冷凝為常溫高壓的液體。

干燥過濾器對流經的制冷剤進行過濾，濾除水分、雜質和氧化物。制冷劑在毛細管中節流降壓后，變?yōu)榈蜏氐蛪旱闹评鋭┮后w送入蒸發器中。

在蒸發器中，低溫低壓的制冷劑液體吸收箱室內的熱量而氣化為飽和氣體，這就達到了吸熱制冷的目的。

最后，低溫低壓的制冷劑蒸氣經壓縮機吸氣管后進入壓縮機，再經壓縮機壓縮后成為高溫高壓的過熱蒸氣，開始下一次循環。

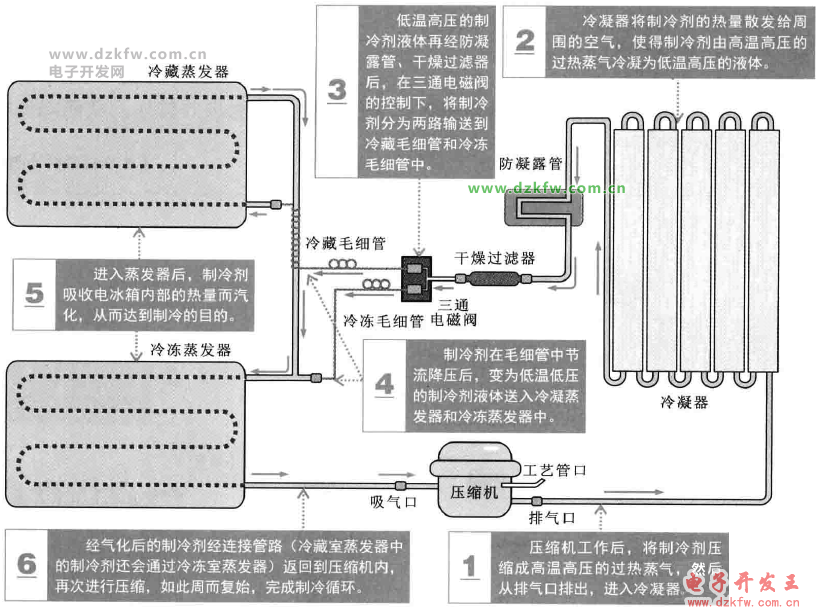

目前，大多數電冰箱釆用雙溫雙控的方式進行制冷循環的控制。雙溫雙控是指在電冰箱中配置兩個蒸發器和兩個溫度傳感器對冷藏室、冷凍室內的溫度進行檢測和控制。因此，電冰箱的冷凍室和冷藏室的制冷循環可同時進行，當冷藏室的溫度達到設定溫度時，冷藏室制冷循環停止，冷凍室的制冷工作繼續進行。該控制方式可減少能耗，達到電冰箱不同室內溫度需求不同的目的。

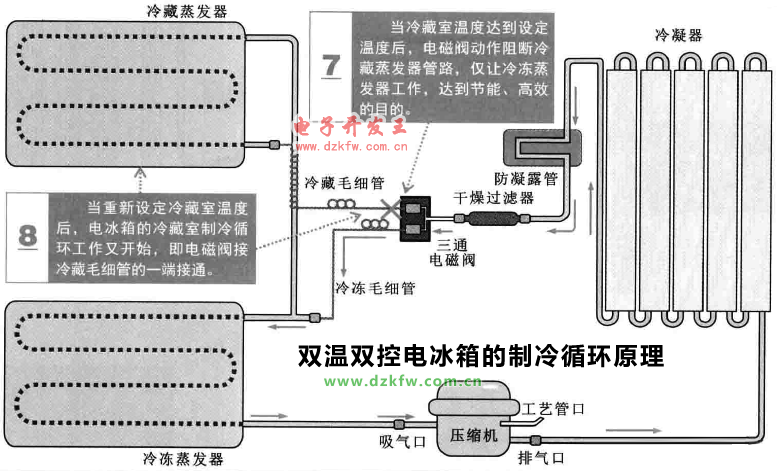

2、雙溫雙控電冰箱的制冷循環原理





3、電冰箱的冷氣循環原理

電冰箱箱室內通過加快空氣流動或自然對流的方式，使空氣形成循環，來提高制冷效果。這種冷氣循環方式通常可分為冷氣自然對流降溫方式（直冷式降溫）和冷氣強制對流降溫方式（間冷式降溫）。

直冷式降溫是利用低溫氣體下降，高溫氣體上浮這一自然氣流規律實現冷氣循環。在冷藏室內設有一個蒸發器，通過蒸發器直接吸收食物和箱內空氣的熱量，達到制冷的目的。

間冷式降溫會將蒸發器集中放置在一個專門的制冷區域內，然后依靠風扇強制吹風的方式使冷氣在電冰箱內循環，從而達到制冷的效果。

直冷式降溫與間冷式降溫相比：直冷式降溫耗電量較小，但容易結霜；而間冷式降溫耗電量較大，但溫度均勻，利于食品的長期保存。
