一、液晶彩電的電路構成

液晶彩電的電路由電源電路、微控制器電路、液晶屏驅動電路、高中頻信號處理電路、伴音電路、機外信號輸入接口電路、時序邏輯控制電路、背光燈供電電路（高壓逆變器或 LED驅動電路）、視頻解碼電路、掃描格式變換電路等構成，如下圖所示。


二、單元電路的作用

為了讓大家熟悉典型液晶彩電電路的構成及電路間的關系，下面對各個單元電路的功能進行簡單介紹。

1．電源電路

電源電路的作用是將 220V 市電電壓變換為直流電壓，為負載供電。液晶彩電的電源電路通常由 300V 供電電路、PFC 電路和開關電源構成。其中，300V 供電電路是將 220V 市電電壓變換為 300V 脈動直流電壓；PFC 電路將 300V 脈動直流電壓變換為 400V 左右的直流電壓，完成對市電的功率校正；開關電源將 400V 直流電壓變換為 5V、12V（或 14V）、24V（或18V、28V）等直流電壓，為主板、背光燈供電板、TCON 板等負載供電。

2．背光燈供電電路

背光燈供電電路也叫背光燈驅動電路，背光燈電源根據背光燈的不同采用的結構和工作方式不同。

（1）CCFL 型背光燈供電電路

CCFL 型背光燈供電電路是通過逆變器將開關電源輸出的 12～24V 或 400V 電壓變換為1000V 左右的高壓交流電，用于點亮液晶屏內的背光燈管。因此，該背光燈電路也叫高壓逆變器或高壓逆變電路。

（2）LED 型背光燈供電電路

LED 型背光燈供電電路是通過升壓型開關電源為 LED 燈提供直流供電電壓。該電路構成比 CCFL 型供電電路結構簡單且故障率低。

3．高頻、中頻信號處理電路

和 CRT 彩電一樣，液晶彩電的高頻電路也是將來自閉路電視或衛星接收機傳送的 RF 信號轉換成中頻信號 IF，而中頻電路是將 IF 信號變換為視頻全電視信號 CVBS 和第二伴音中頻信號 SIF，或者直接輸出 CVSB 信號和音頻信號 AUDIO。早期液晶彩電的高頻、中頻電路都設置在模擬板上，目前都集成在主板上。

4．伴音電路

和 CRT 彩電一樣，液晶彩電的伴音電路也是將來自中頻電路第二伴音中頻信號進行解調、音效放大，再通過功率放大后，驅動揚聲器還原音頻信號。不過，伴音電路的質量更高。早期液晶彩電的伴音電路單獨設置在伴音板或模擬板上，目前多集成在主板上。

5．視頻解碼電路

和 CRT 高清彩電一樣，液晶彩電的視頻頻電路也是將中頻電路輸出的全電視信號 CVBS進行解碼后，根據需要得到 3 種信號：第一種是解調出亮度信號 Y 和色度信號 C；第二種是得到亮度信號 C 和色差信號 U、V；第三種是亮度信號 Y 和三基色信號 RGB。早期液晶電視的解碼電路多設置在模擬板上，新型液晶彩電都設置在主板上。

6．?dāng)?shù)字信號式變換電路

數字信號格式信號電路包括掃描格式變換和圖像縮放電路兩部分。和 CRT 高清彩電一樣，掃描格式變換電路的功能是將隔行掃描的圖像信號變換為逐行掃描的圖像信號，送圖像縮放電路。由于液晶顯示屏的像素多少及其位置是固定的，但電視信號和外部輸入的信號的分辨率卻有所不同，所以通過縮放電路將不同分辨率的信號變換為與液晶屏對應的分辨率后，才能保證液晶屏顯示正常的圖像畫面。

提示：早期液晶彩電隔行/逐行掃描變換電路、圖像縮放電路多采用單獨的集成電路，并且設置在數字板上。新型液晶彩電都將它們與視頻處理電路集成在一塊芯片內，設置在主板上。

7．時序邏輯控制電路

時序邏輯控制電路的功能是將主板輸出的 TTL 或 LVDS 格式的圖像信號轉換為 RSDS 格式的數字圖像信號，以滿足液晶屏驅動電路放大的要求。

8．液晶顯示屏組件

液晶顯示屏組件的作用是能夠顯示出清晰的畫面。它是液晶彩電的核心器件，主要由液晶屏幕（液晶面板）、液晶屏驅動電路、背光燈等構成。驅動電路的作用是將來自邏輯板的 RSDS 格式數字圖像信號進行源極驅動和柵極驅動電路放大后，就可以驅動液晶屏屏幕內的液晶工作在開關狀態，最終使液晶屏幕上重現圖像。背光燈就是為液晶面板提供光源。

9．微控制器電路

微控制器電路由微控制器（MCU）、電可擦寫存儲器（E2PROM）、操作鍵、遙控接收頭以及紅外遙控發射器組成，其中 MCU 是該電路的控制中心。微控制器電路可以完成的功能是：調諧選臺、頻道切換、音量和靜音調整，亮度、對比度、色飽和度調整，屏幕字符顯示，開/關機及指示燈控制，參數調整等。

提示：液晶彩電內微控制器也叫微處理器，用 CPU 表示。早期液晶彩電的微控制器采用單獨的芯片，目前的液晶彩電都將該電路與視頻處理、音頻處理等電路集成在一起，成為多功能芯片，也稱主控芯片。

10．操作控制電路

和 CRT 彩電一樣，按鍵、遙控接收電路也是由按鍵（操作鍵）、遙控接收頭構成。按鍵可以為 MCU 提供用戶的手動操作信號，遙控接收頭通過對遙控器發出的紅外光信號識別處理后，提供給 MCU。MCU 將按鍵或遙控接收頭送來的控制信號處理后，就可以通過 I2C 總線或相應的端口輸出控制信號，對被控電路進行控制，實現操作控制功能。

三、液晶彩電典型的電路板配置

液晶彩電根據發展歷程、屏幕大小和采用的技術不同，采用的電路板配置方案主要有多板配置、4 板配置、3 板配置、2 板配置、單板配置等。下面介紹一些典型電路板配置方案。

1．4 板結構

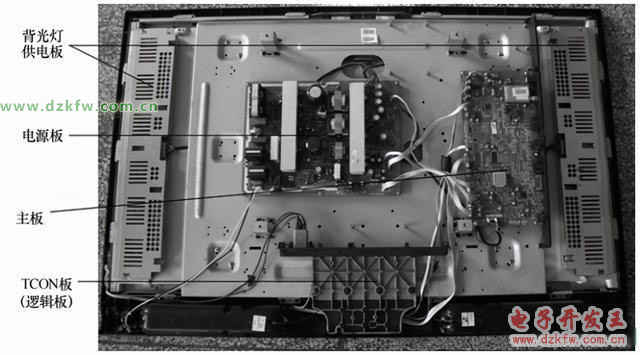

典型 4 板結構的液晶彩電如下圖所示。它主要由電源板、主板、TCON 板（時序邏輯板）、高壓板（背光燈供電板）、操作板構成。電源板也稱電源電路板，它上面的電路就是電源電路。主板上的電路不僅包括高頻/中頻電路、視頻電路、數字信號格式變換電路、伴音電路，而且還包括微控制器電路。因此，主板也稱信號處理板或控制板。


背光燈供電板上安裝了高壓逆變器（背光燈是 CCFL 燈管）或是直流電源（背光燈是 LED燈條）。時序邏輯板（在屏蔽罩下面）也叫液晶屏?xí)r序信號控制板或定時板，它上面安裝了時序信號處理電路、驅動電路。

2．3 板結構

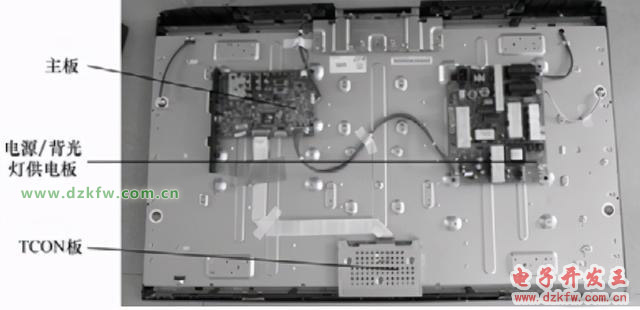

典型3板結構如下圖所示。它主要由電源/背光燈供電板、主板、液晶屏?xí)r序邏輯控制板（TCON 板）、操作板構成。


三板所示電路板結構與四板圖所示的結構相比，就是利用一塊電源、背光燈供電一體板取代了電源板、背光燈供電板。

3．2 板、單板結構

2 板方案的液晶彩電與3板方案的液晶彩電相比，是將 TCON 板與模擬/數字板再次集成，構成了一塊信號處理板，即整機由 LIPS 板和信號處理板構成。而單板方案的液晶彩電與 2板方案的液晶彩電相比，是將 2 板結構的兩塊電路板由組合在一起，即超級電路板（三合一板）。
