空調器壓縮機目前仍廣泛采用效率高、重量輕、體積小的滾動轉子式壓縮機，往復（曲軸連桿）活塞式壓縮機已很少使用。這兩種壓縮機的原理已在電冰箱中介紹。渦旋式壓縮機結構新穎、精密，具有體積小、噪音低、重量輕、振動小、能耗小、壽命長、輸氣連續平穩、運行可靠、氣源清潔等優點。渦旋壓縮機是當今世界節能壓縮機，被譽為“新革命壓縮機”。渦旋壓縮機主要運行件渦盤只有磨損很小，因而壽命更長，被譽為“免維修壓縮機”。渦旋壓縮機運行平穩、振動小、工作環境寧?kù)o，又被譽為“超靜壓縮機”。下面作重點介紹。

氣態制冷劑在渦旋定子、渦旋轉子以及支承端蓋板（圖上與定子做成一體）之間構成的空間內壓縮。在渦旋定子的圓周上設置吸氣口，在端蓋中心設置排氣口。

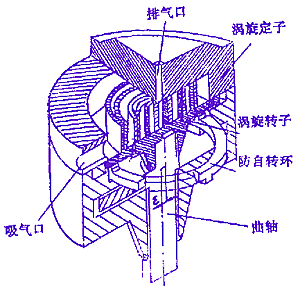

渦旋式壓縮機結構圖

渦旋轉子隨著曲軸轉動，以與定子偏心為半徑進行公轉，為了防止渦旋轉子自轉，設有防自轉環，該環上部和下部的突出鍵互成90度，呈“＋字形”環，分別嵌入渦旋轉子和殼體的鍵槽內，有了十字環聯接件，就可以使曲軸的旋轉運動變?yōu)檗D(zhuǎn)子的平移轉動。

渦旋定子和渦旋轉子的渦旋形狀基本相同，而渦旋線相位差180度，且軸線以偏心為之組合在一起。

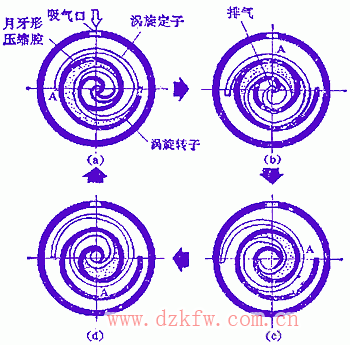

在兩渦旋之間構成四個壓縮腔，每個壓縮腔呈月牙形。下圖為吸氣終了壓縮腔的狀態。之后渦旋轉子每隔90度轉角順時針作圓周軌道運動，其情況分別見下圖、(c)、(d)、最后到完成一個周期。

如以渦旋轉子的渦旋線與渦旋定子的渦旋相切點A為基點，該A點在轉子平移轉動中是移動的，如圖所示。由此可以看出，這種壓縮腔是一邊向中心移動，一邊縮小容積的一種壓縮機構。

渦旋式壓縮機壓縮原理圖

渦旋式制冷壓縮機，構造簡單，不需要進排氣閥組，具有較高的容積效率，力矩變化小，振動小、噪聲低。渦旋式壓縮機與同規格往復活塞式壓縮機相比，總的絕熱效率提高10％，噪聲降低約5dB，體積減小40％，重量減輕15％。

名義制冷量工況

空調壓縮機銘牌上的制冷量、電流、功率是在名義制冷量工況下測得的，它與空調器的名義制冷量測試工況不同。

我國原機械部部頒標準JB2941-81規定，壓縮機名義制冷量測試工況（空調工況）如下：

蒸發溫度　　5℃

冷凝溫度　　40℃

吸氣溫度　　15℃

過冷溫度　　35℃

環境溫度　　30±5℃

國外空調器用全封閉壓縮機，如泰康牌、日立腳、樂聲牌等銘牌上的制冷量都按

美國ASHRAE標準規定的制冷工況測得。

ASHRAE標準規定的名義制冷量工況如下：

蒸發溫度：　45℉（7.2℃）

冷凝溫度：　130℉（54.4℃）

吸氣溫度：　95℉（35℃）

過冷溫度：　115℉（46.1℃）

環境溫度：　95℉（35℃）

我國壓縮機實測制冷量一般不能比鉻牌制冷量低7％，而國外不能低于5％，壓縮機制冷量大多為負偏差。所以在選用國內外壓縮機時，必須考慮此因素。

壓縮機的性能曲線

壓縮機的性能曲線表示了在一定的蒸發溫度、冷凝溫度下，壓縮機的制冷量、工作電流，輸入功率的大小。

下圖為名義制冷量3000大卡/時某窗式空調器所采用的日立牌WAll3AX壓縮機性能曲線。例如：吸氣溫度為35℃、環境溫度為35℃、過冷溫度為8.3℃時，蒸發溫度為5℃、冷凝溫度為55℃，從壓縮機性能曲線可查出制冷量為3040大卡/時(3.53KW)，電流為6.25安，輸入功率約為1440瓦。

利用性能曲線可對壓縮機的性能進行分析。當冷凝溫度一定時，蒸發溫度越低，壓縮機制冷量就越小，此時消耗的功率也隨之降低。當蒸發溫度一定時，冷凝溫度升高，壓縮機制冷量下降，輸人功率增加，性能系數減小。

WA113AX壓縮機性能曲線
