電容啟動運轉式如圖所示，為了改善電容運轉式單相異步電動機啟動轉矩小的缺點在啟動時再增加一只啟動電容器，等電動機轉速接近穩定值時將它撤去。把這種電動機稱為電容啟動電容運轉式單相異步電動機，又稱雙值單相異步電動機。啟動電容器和運轉電容器的容量，根據電動機的啟動特性和運行特性的要求來選定。

    圖  電容啟動電容運行電路

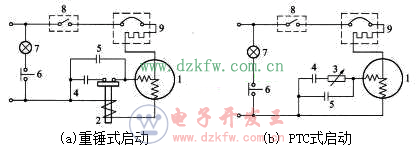

    (a)重錘式啟動；(b) PTC式啟動

1-電機；2-重錘式啟動器；3-PTC啟動器；4-啟動電容；5-運行電路；6-燈開關；7-照明燈；8-溫控器；9-熱保護器

    這類電機的特點是啟動轉矩大，啟動電流小。輸出功率在500～2000W，適用于空調器、制冰機等。

  電容器簡稱電容，用字母C表示。電容的種類很多，有紙質電容、陶瓷電容、聚苯乙烯電容、電解電容等，都是由兩個金屬電極和極間絕緣介質組成的。電容的兩個重要參數是電容的容量及額定工作電壓，一般都標注在電容的外表面。

電容的單位是法拉，簡稱法，用字母F表示，由于法拉單位太大，一般用微法（μF）、皮法(pF)來表示電容的容量。

    電容作為起動器，廣泛應用在空調器和冷藏箱等制冷設備中，目的是在不增加起動電流的情況下，增加電動機的起動轉機轉矩。在另外一些場合還可以減小起動電流，得到所需的起動轉矩。當電動機功率較大或電網供電電壓較低時，電動機起動困難或起動后又停機，這時，電動機繞組中電流會聚增，導致過載保護器開路，甚至?xí)�燒毀起動器、過載保護器或電動機繞組。在這種場合，如果使用起動電容器，一方面能降低電流沖擊，保護電動機繞組，另一方面能夠保護電動機起動。

    普通電容器的性能可用萬用表的歐姆檔來鑒定。首先，用金屬導體將電容器兩極短接放電；再將萬用表調到合適的歐姆檔，測量電容器的兩極電阻。正常情況下，萬用表指針應首先向電阻小的方向移動（萬用表中的電池向電容充電，有一定的電流流過，萬用表顯示為低阻值），然后再緩慢地回到無窮大（電容器兩極間電壓逐漸升高，充電電流減小以至于充電結束，萬用表顯示為高阻）。如果將表棒換接，則指針將更快更大幅度地移動（由于先前萬用表兩極間有一定的電壓，與萬用表中的電池電壓疊加，形成更大的充電電流）。

如果在歐姆檔上，無論表棒如何換接，測得電容器的阻值都顯示為無窮大，則可判定該電容器已損壞，可能是內部斷路；反之，如果測得電容器阻值都顯示為零，則可判定該電容器也已損壞，可能是被擊穿短路。
