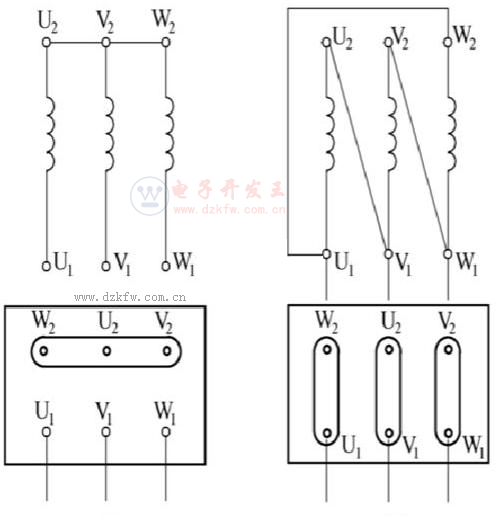

電動機星型連接與三角形連接
1：匝間短路 用萬用表在歐姆檔，對各個繞組進行測量，檢測三相繞組在阻止是否相等（實際有偏差，但偏差很小）。星型連接在電動機，測量繞組于公共端。三角形連接要測量各繞組首尾兩端。如果三相繞組其中有繞組阻值相對其他繞組小很多，那么可以判定為匝間短路。如果只是有偏差，但偏差不大但是有所懷疑，建議用電橋進行測量。電橋在測量精度原高于萬用表，萬用表對匝間短路只能做粗略判斷。PS:電動機繞組三相相間電阻值偏差≤±5%,測量時候電動機要保持在靜止?fàn)顟B(tài)。
2：繞組對地短路，繞組碰殼，測量繞組與外殼或者地之間的絕緣電阻，如果為零或者阻值很小，那么可以判斷繞組對地短路，繞組碰殼。如果大于1M正常。PS:萬用表只做粗略判斷，建議用搖表進行復測。
3：匝間斷路，繞組燒毀 測量各繞組的阻值，如果為無窮大或者阻值很大（遠遠大于正常繞組在阻值）那么應該是匝間斷路或者是繞組燒毀。PS:匝間斷路，繞組燒毀要拆解電動機才能確定。
以上是用萬用表簡單判斷三相異步電動機故障的測量方法。PS：測量時候保證表正常完好，電動機在靜止?fàn)顟B(tài)下。
