隨著科學技術的發展，各式各樣的家電也引入了千家萬戶。微波爐的高效加熱作用也受到消費者越來越多的青睞。在這個什么都講究高效的時代，微波爐的的發明大大提高了我們的生活效率為我們的生活帶來了許多的方便。接下來電子開發網小編就通過微波爐電路原理圖來了解微波爐是怎樣快速加熱的吧。

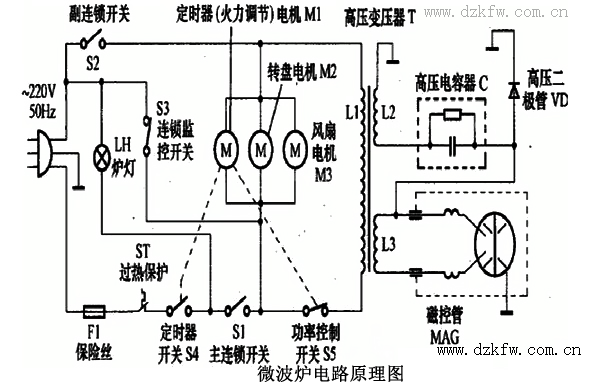

微波爐電路原理圖，微波爐電路圖如下

　　微波爐的電路圖中標明了微波爐的核心電路，這對于微波爐的電路分析至關重要。微波爐電路圖中F1保險是防止微波爐在為關閉爐門的狀態下工作；ST熱保護器是對微波爐起到一個溫度的保護；S4是一個定時器開關，當旋動定時器的時候，燈一定亮著。
　　微波爐電路圖中的S1、S2是一個連鎖監控開關，避免了S1、S2開關燒壞是導致保險絲燒斷；微波爐電路圖中的S4、S5是功率控制器內部連個獨立的開關，單獨受控，進行串聯工作；M1是微波爐中的火力力調節電機，而M2是一個裝盤電機，M3是轉盤電機。
　　微波爐電路同中的L1、L2、L3、組成了大功率的升壓變壓器器，VD是微波爐中的高壓二極管，一端接在微波爐的金屬外殼上、一端將通過插頭接在了電容的一端。
　　以上大致就是微波爐電路原理圖。通過了解微波爐電路原理圖后相信大家對微波爐更加熟悉了，若在使用的過程中遇到小型故障等問題，或許還能自己進行維修。希望以上介紹對您有幫助。
