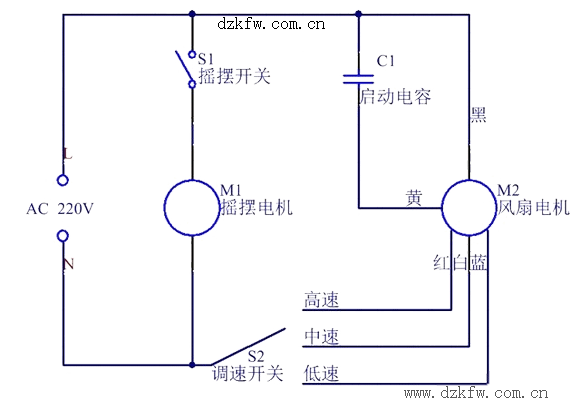

電風扇電路圖

從上圖可以看出，此電路一共可以分為三大部分，最左邊的220V交流電源電路，中間的搖擺電路，最右邊的風機電路。電風扇電機是單相交流電機，它的內部有兩個繞組，一個叫運行繞組（也稱主繞組），另一個成為啟動繞組（也成為副饒組）。啟動電路由分相電容組成，使主副繞組在空間上相隔90°電角度。調速電路是串聯一個電抗器調速開關組成，通過調電抗大小，來改變電機的電壓實現調速。弄明白這個電路圖后，足以修理電風扇了。
