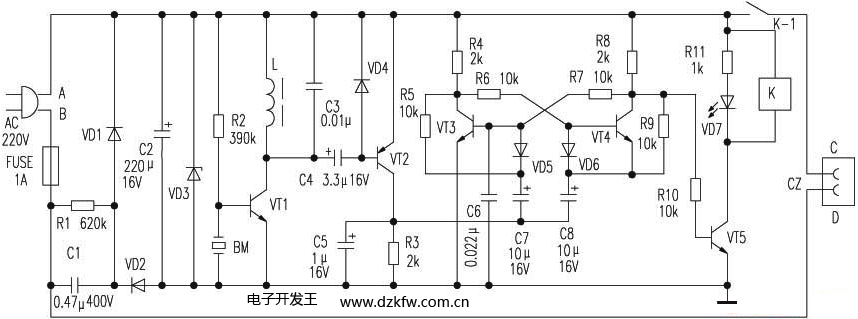

亞超聲遙控開關的品牌及電路形式眾多，控制執行器件有的采用繼電器；有的則采用晶閘管。而遙控發射器多采用壓氣式亞超聲笛（其外形有橄欖形及扁圓形）。本文以附圖所示的典型電路為例，簡介其工作原理及故障檢修兩例。
　　一、電路
　　ＡＣ２２０Ｖ經Ｃ１降壓，ＶＤ１、ＶＤ２整流；Ｃ２、ＶＤ３濾波穩壓后為接收控制電路提供工作電源。ＢＭ為壓電亞超聲接收傳感器；Ｒ２、Ｌ構成亞超聲諧振電路；ＶＴ３、ＶＴ４構成雙穩態觸發器；ＶＴ５和繼電器Ｋ組成控制執行電路；ＣＺ為被控負載插座。
　　二、檢修實例
�煛。劾�１］在接收到發射器的遙控指令后，指示燈ＶＤ７和受控?zé)襞萃瑫r快速連續閃爍，并能聽到繼電器銜鐵顫抖時產生的機械噪音，１秒鐘之后，顫聲停止，受控?zé)襞莺停郑模吠瑫r熄滅。
　　這種故障常常發生在遙控開關的電源電路中，當市電電壓低于１８０Ｖ或降壓電容器Ｃ１的容量不足時，均會因直流電源不足以向整機提供所需的工作電流，而造成驅動電路和繼電器難以順利進入正常的吸合狀態，表現為吸持不牢、似吸非吸等。
　　經測市電正常，于是將Ｃ１拆下，測得其容量為０．３２μＦ，電容量已明顯減小。換上一只０．４７μＦ／４００Ｖ的滌綸電容器，故障排除。
　　此外，如果Ｃ２失效（無容量）也會導致與本例相同的故障現象。
�煛。劾�２］在每次遙控開燈時，指示燈ＶＤ７和受控?zé)襞荻家�閃爍數次之后方能進入穩定的發光狀態。
　　在觸發脈沖產生電路中，Ｒ３為ＶＴ２的集電極負載電阻，從Ｒ３輸出觸發信號；Ｃ５為防止誤解發。
　　本例為Ｃ５失效，用一只２．２μＦ／１６Ｖ的電解電容器代換后，故障消除。實踐證明，Ｃ５的取值范圍一般在０．４７～３．３μＦ之間比較得當。一般來說，容量選得較大時，遙控開關的響應時間比較長些，反之較短。
