注：
　保溫桶下方有四個洞，分別是：下排氣孔、進出水孔、電加熱孔、工程連接孔；
　安裝真孔管時，先用洗潔精把真空管上口潤滑一下以便安裝；

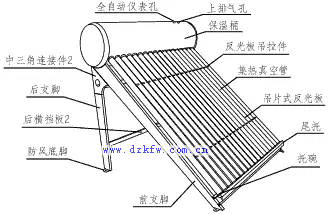

    太陽能熱水器是由全玻璃真空太陽集熱管、保溫水箱、支承架三大部件組成。其核心集熱元件是全玻璃真空集熱管，它由兩根為同心圓的高硼硅特硬玻璃管組成。經過全自動全電腦鍍膜設備并以國際上先進的“磁控濺射獨膜技術”，在真空中將內管外壁鍍上多層漸變鋁－氮鋁涂層或不銹鋼氮化鋁，可經受400℃的高溫，該涂層對太陽光有選擇性吸收，其吸收比≥0.92，發射比≤0.09(80℃)。真空集熱管選擇性吸收太陽光將光能轉化為熱能使真空管中的水不斷加熱。由于“熱虹吸”作用，即冷水的比重較大，熱水的比重較小。因而真空管中的熱水自然不斷地往上浮，進入水箱。水箱中的冷水自然不斷地往下沉，進入真空管。周而復始，太陽熱水器保溫水箱中的水也就被加熱了。

1. 熱水器應安裝在無遮陽的地方，主體朝陽(正南或偏西10度左右)，并固定牢固以免惡劣強風天氣刮倒熱水器；
2. 熱水器主體組裝的順序：先組裝支撐架，后安裝保溫水箱，再安裝真空集熱管，最后安裝漫反射板(反光柵)；
3. 安裝真空集熱管時，先將尾托卡入尾托板，然后在真空集熱管環形口外壁涂上一些洗潔精之類潤滑劑，套上防塵圈然后將真空管軸線與水箱真空管孔軸對準，慢慢地旋進水箱內，再小心地旋著拉回尾座上。應注意先安裝保溫水桶最外側的兩根真空集熱管，調整好真空管與水箱孔四周間隙使之均勻，然后安裝其余的真空管；
4. 熱水器主體組裝完成后，即可進行管道安裝。保溫水箱兩側蓋上有五個孔，可根據實際需要靈活選擇安裝方式，但無論哪種安裝方式，都必須妥善安裝好通氣管，上通氣，下溢流，以免因通氣不暢而脹壞或抽癟水箱；
5. 嚴禁真空集熱管無水空曬后突然注入冷水，以防真空集熱管在高溫下突然進冷水而爆裂。如果在烈日下進行安裝，可用遮陽物遮陰或?qū)⒄婵占療峁茏�滿水，全部安裝完畢后馬上上水。建議上水時間在夜間或早晨溫度不太高時；
6. 為了保證在寒冷的冬天也能正常使用，建議上下水管路采用保溫或排空措施，以防管路凍結凍裂而影響使用；
7. 布置管道時應不破壞建筑物的外形美觀，上下水道要與建筑物固定牢固。



一、第一次或放空停用重新使用時，若集熱管內無水則曬后管內溫度可達250℃左右，不可立即進冷水，應選在清晨或夜間上水，或用遮擋物遮蓋集熱管，使管內溫度下降后上水，避免集熱管爆裂。

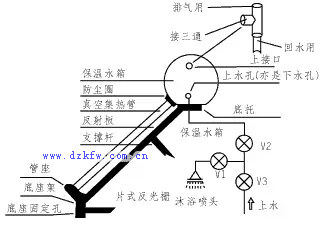

二、請按本冊“安裝示意圖”配閥管及噴淋時，同時打開V2及V3，淋浴時用V3調節水溫，一旦調好，不再關閉，暫停時謹關閉V1、V2，再用時打開V1、V2即能迅速獲得合適的水溫，用后將所有閥門全部關閉。
注：環球新款型全采用下置式出水，安裝時請核對。

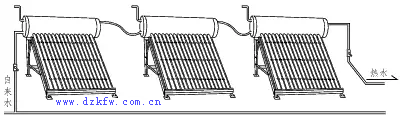

串聯連接適用于對水溫要求較高的情況，但其熱水量相對并聯連結較小；
實踐中可根據需要，靈活地進行串、并聯組合連接

1. 首次上水須真空管內溫降后可上冷水；
2. 待水上滿后，溢水管會流出水，此時關閉上水開關，溢水開關可不關，并打開熱水嘴約半分鐘，使水箱內水稍放出些，以免水箱水滿受熱后熱水從溢流管道溢出，損失熱量（加裝智能控制儀的除外）；
3. 冬季室溫不夠可用浴霸或暖風機等提高室溫；
4. 在具有集體熱水條件高寒地區，冬季停用時應將水箱內的水放空，以防凍壞管道；
5. 調水溫時，應根據季節、光照以及水壓大小，調節調溫水嘴至水溫適合洗浴為止，防止?fàn)C傷人體；
6. 夏季白天用完熱水后，應立即上水，或等到晚間上水，否則間隔久后陽光有可能將真空管內的水汽蒸干，并產生高溫（可達300℃左右），此時上水管子有破裂的危險；
7. 在春、夏、秋季，若熱水器上滿水后，連續多日晴天未用，須提防水箱內水蒸干，上水應在晚間；
8. 應盡量避免熱水器長期空曬，以免影響其密封圈及真空管的性能、壽命；
9. 使用電加熱前必須檢查漏電保護器、保險絲等是否正常，先補滿水，后插電源，切忌無水空燒，加熱后切斷電源
10. 雷雨時請不要使用，有臺風時要保持水箱滿水；
11. 在冬季常有暴風雪的高寒地區，可將反光板拆除，以防積雪長時間蓋住真空管，凍壞熱水器。有些地區日照條件好，不影響熱水器的正常使用；
12. 夏季如熱水使用率少或者溫度太高，可拿些遮陽物遮住部分集熱管，減少吸熱量。

一、加熱方法及水箱防凍措施
冬季由于光照條件不夠需要啟動電輔助功能時,請先觀察智能控制儀的水位顯示及溫度顯示,若溫度顯示不足于洗浴溫度時,且水位高于2/3時,可以預置所需溫度,然后打開加熱功能達到所需溫度自行斷電,并報警提示,低于當前設置溫度自動啟動電輔助功能,保持當前水溫。
水箱防凍設計理念:當然氣候反常,冬季連續陰雪天且環境溫度特別低下,水箱的水溫低于8℃-10℃時,自動啟動加熱裝置達到30℃時自動斷電,因此為了延長或保證加熱棒的壽命,冬季在用完水箱的水后應及時補滿否則易造成加熱棒干燒,切記!
二、上水用水及管路防凍措施
冬季需要用水時應先打開保溫或控制鍵,待管路化凍后方可使用,并關閉保溫或控制鍵,用完后及時補水,此時不用開啟管路防凍功能。
冬季產品上下水管最好采用抗凍(-50℃+100℃)防紫外線太陽能專用管,高寒地區必須采用電伴熱技術方可確保安全使用,當上下管路不能正常工作時,打開伴熱功能,伴熱帶產生70℃左右,中高溫將管路解凍。伴熱帶嚴禁長期工作,解凍完畢請及時關閉開關。
三、電輔助水溫預置方法
使用電輔助功能時,應先預置所需溫度,預置的溫度必須高于當前的溫度,預置好所需溫度后在溫度數字還沒變化前按下加熱功能鍵,加熱指示燈亮表明預置成功。一般電腦預設溫度置為46℃,需要較高溫度時請超過本身預設置46℃,設置范圍為(20℃-75℃)之間,用水之前請將預置功能關閉。
四、上、下限水位報警
當上下開關打開后,智能控制儀上的三個水位燈分別自下而上閃亮,最上指示燈亮?xí)r(三個燈都亮)發出警報聲音,表示水已上滿需關閉上水開關,用水同時,水位燈將自上而下變化,當水位燈最后一個燈熄滅時,智能儀將發出缺水警報,此時應注意節約用水或及時補水。
注意事項:當智能儀報警不停,上限水位不停閃爍,說明水位正處于臨界狀態,最好放掉一些水,使其變成2個指示燈(實際還是滿水)。
報警時,所有的功能按鍵將不能進行,否則容易損壞智能儀元件。
智能控制儀在使用過程中,無水位顯示時,加熱功能不能工作,加熱指示燈不亮,水箱防凍措施也將無效。
五、嚴禁洗浴時使用電輔助加熱及管道加熱。
六、四季型產品在冬季使用過程中不能停用,確需停用須向經銷部門或售后服務部門及時反映,以免造成主附件的損壞。
