本期機械知識分享《氣動控制元件與基本回路》，希望對知友們學習和工作有所幫助。

氣動控制元件：控制和調節壓縮空氣的壓力、流量、流動方向和發送信號的重要元件。

方向控制閥，壓力控制閥和流量控制閥。

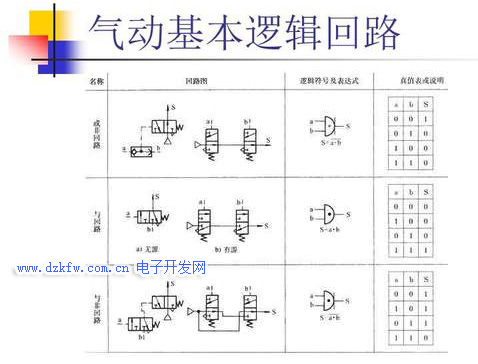

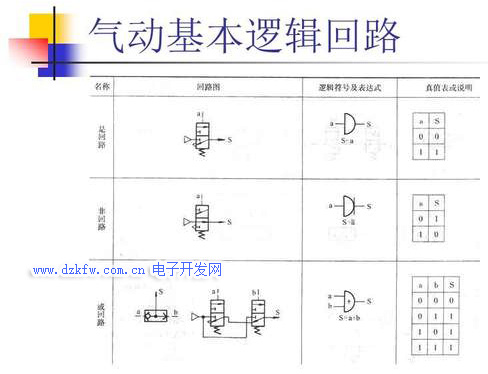

氣動基本回路：方向控制回路，壓力控制回路和速度（流量）控制回路。

方向控制閥與方向控制回路；

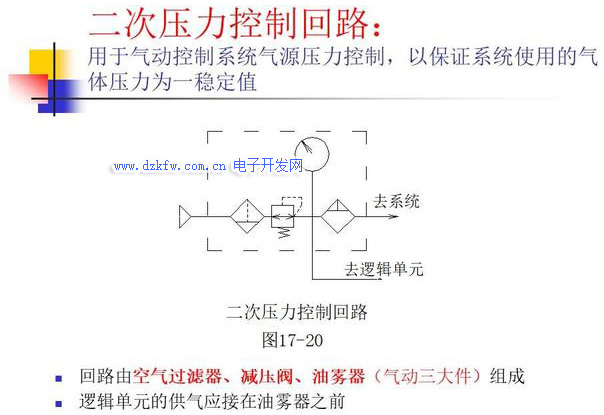

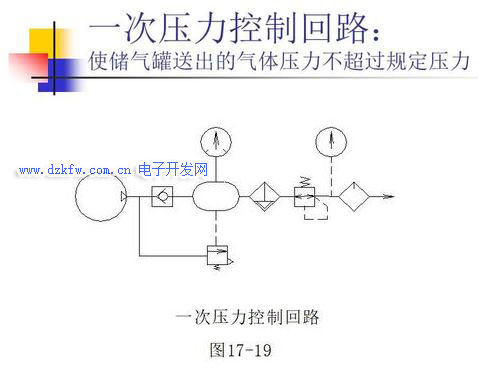

壓力控制閥與壓力控制回路；

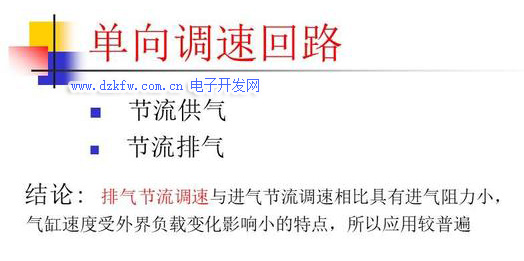

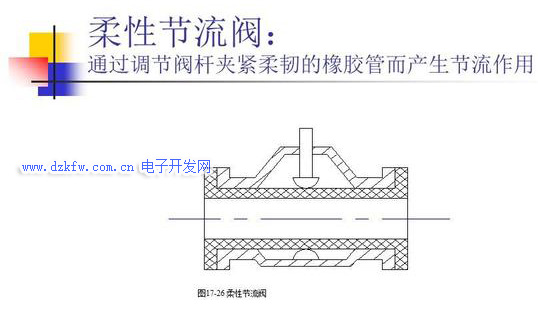

流量控制閥與流量控制回路；

方向控制閥與方向控制回路

方向控制閥：

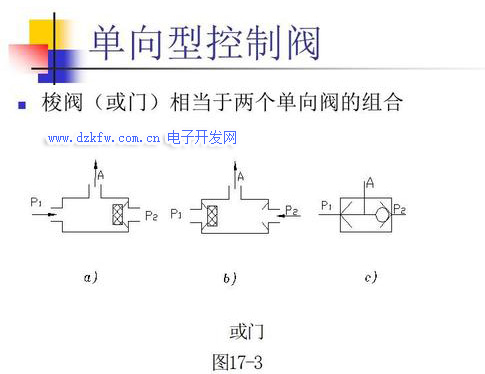

1、單向型控制閥

2、換向型控制閥：通過改變氣體通路使氣流方向發生改變。

換向型控制閥按驅動方式可分為氣壓控制閥、電磁控制閥、機械控制閥、手動控制閥和時間控制閥。

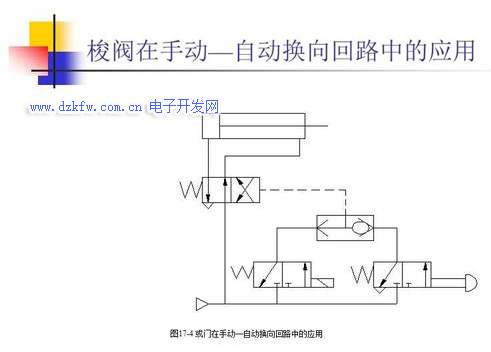

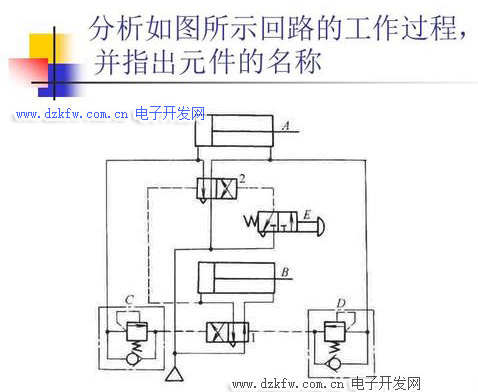

方向控制回路：

1、單作用氣缸換向回路；

2、雙作用氣缸換向回路。

以下內容由PPT形式展示，文末提供源文件下載方式。
