有觸點行程開關，又稱為行程開關，行程開關的工作原理和按鈕相同，主要區別是它不是靠手的按壓，而是利用生產機械運動的部件碰壓而使觸點動作來發出控制指令的主令電器。

有觸點行程開關主要用于控制生產機械的運動方向、速度、行程大小或位置等，其結構形式多種多樣。

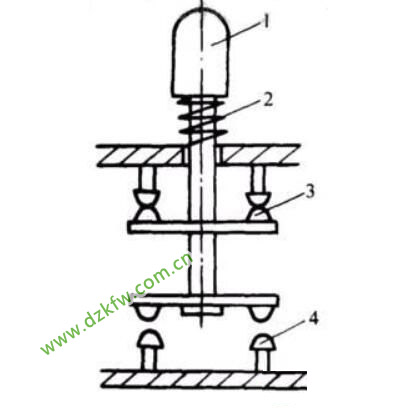

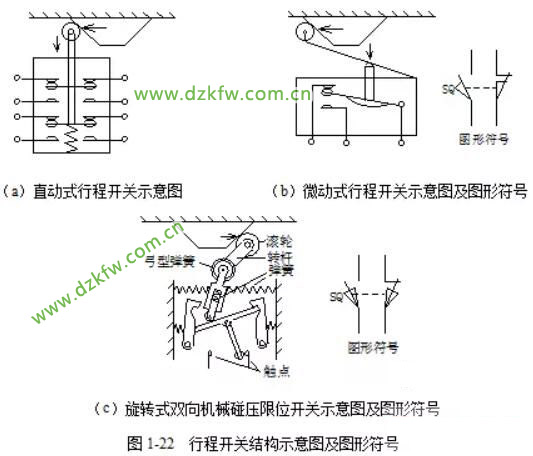

下圖為幾種操作類型的行程開關動作原理示意圖及圖形符號。

行程開關的主要參數有型式、動作行程、工作電壓及觸頭的電流容量。

目前，國內生產的行程開關有LXK3、3SE3、LXl9、LXW和LX等系列。常用的行程開關有LX19、LXW5、LXK3、LX32和LX33等系列。

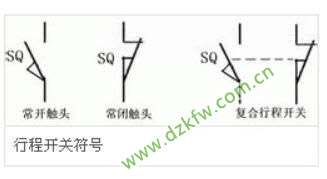

本文介紹了行程開關符號，以及行程開關電路圖中的表示符號，行程開關是位置開關的一種，一種常用的小電流主令電器，來了解下行程開關的電氣圖形符號表示方法。

本文介紹了行程開關的電氣原理圖，在電氣原理圖中用圖中符號表示，不需要實際原理圖，行程開關控制運動部件的運動方向、行程大小或位置保護，一起來了解下。

本文介紹了行程開關的一般結構，以及行程開關的符號圖，行程開關的種類很多，不同類型的行程開關結構與符號圖上略有不同，行程開關可以對運動部件進行靈活控制。

本文介紹了不同行程開關的組成部分，行程開關按結構可分為直動式、滾輪式、微動式和組合式，這里重點介紹這幾種行程開關的結構組成，一起來學習下。
