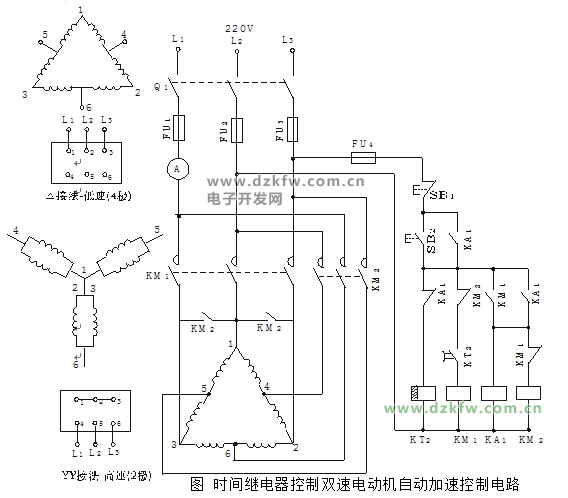

圖是時間繼電器控制的雙速電動機自動加速控制電路圖。雙速電動機在機床，諸如車床、銑床等中都有較多應用。雙速電動機是由改變定子繞組的磁極對數來改變其轉速的。如圖主電路所示，若將出線端1、2、3接電源，4、5、6懸空。每相繞組中兩線圈串聯，有四個極對數，低速運行；如將出線端1、2、3短接，4、5、6接電源，每相繞組中兩線圈并聯，極對數減半，有兩個極對數，高速運行。起動時，按起動按紐SB2，KT2立即得電、KM1、KA1得電自保，電動機低速起動；KA1得電后，KT2失電并開始計時；當延時時間到，KM1失電，KM2得電，電動機高速運行；自動完成加速控制雙速電動機的加速控制。
