功率放大電路是一種以輸出較大功率為目的的放大電路。它一般直接驅動負載，帶載能力要強。功率放大電路通常作為多級放大電路的輸出級。在很多電子設備中，要求放大電路的輸出級能夠帶動某種負載，例如驅動儀表，使指針偏轉；驅動揚聲器，使之發聲；或驅動自動控制系統中的執行機構等。總之，要求放大電路有足夠大的輸出功率。這樣的放大電路統稱為功率放大電路。

簡易大功率功放電路圖一

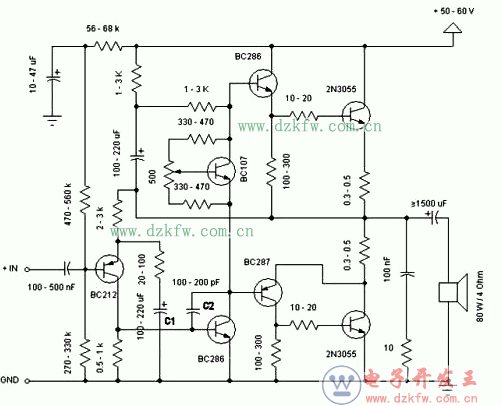

下圖所示的電路，是一款比較簡單的大功率功放電路，音質好，元減少，輸出功率為50W，各元件沒有什么特殊要求，只要焊接無誤，通電即可成功。尤其適合對于新手搞制作，此功放電路是最好不過的了！

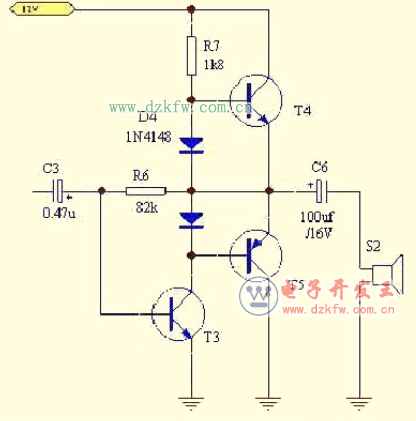

簡易大功率功放電路圖二：三個三極管組成的功放

3個三極管可以做一個小功放，用MP3或者電腦音頻輸出作為信號源可以帶動喇叭。

簡易大功率功放電路圖三：雙電源功放

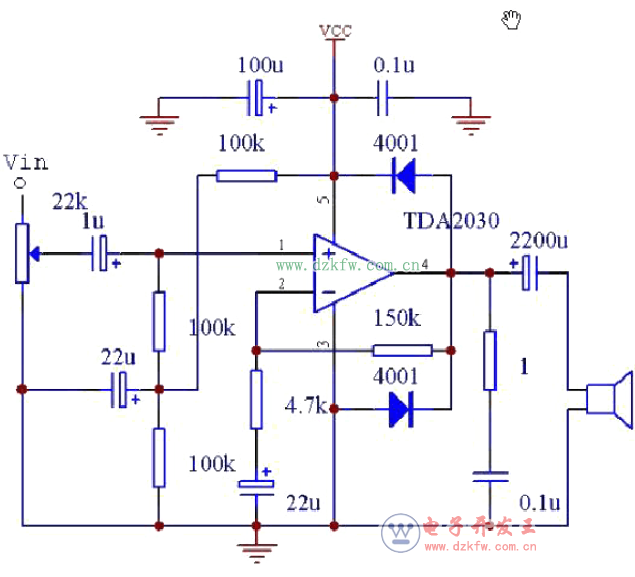

簡易大功率功放電路圖四

Vin下面的電位器用于取輸入信號分壓，接下來1u的電容用來隔去輸入信號中的直流分量。由于你使用的是單電源電路，需要加偏執電路，就是下面兩個100k的電阻組成的網絡。tda2030下面150k和4.7k的電阻還有22u的電容構成反饋網絡，決定交流放大倍數。兩個4001二極管構成輸出箝位電路，保證輸出的范圍在0~VCC直接，防止輸出過高燒毀器件。1歐的電阻和0.1u的電容起阻抗匹配作用，聽過最大功率傳輸定理定理吧，就是保證揚聲器上得到最大功率輸出。最后的2200u的電容也是隔直的作用，因?yàn)槟闱懊嬗昧酥绷髌�置，所以輸出信�?hào)里有直流分量，必須在此隔掉。

簡易大功率功放電路圖五：2N3055簡潔優質大功率放大器，850功放原理圖

C1輸入隔直電容、R1輸入電阻、R2為Q1、Q2差分管恒流電阻，R4為Q1輸出負載兼Q3偏置電阻，C4消振電容，D1、D2為推動管Q4、Q5提供偏置電壓，R5為Q3負載電阻，C3也是消振電容，Q6、Q7組成準互補輸出，R6、R3組成反饋網絡，放大倍數大略為R6/R3，C2為直流全反饋電容，R12與C5組成感性負載均衡網絡。
