LM3886+NE5532重低音功放

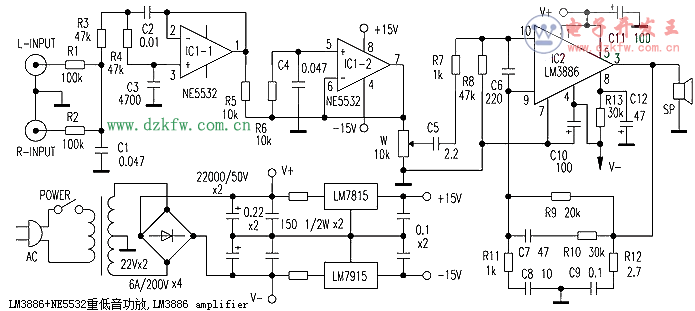

　　LM3886是大功率單聲道音頻功率放大集成電路，11腳單列直插式封裝，內部具有完善的保護電路。在70V電源時，可在8Ω負載上輸出50W的連續平均功率，非常適合制作低音放大器。本電路即為LM3886配合NE5532前置級制作的一臺重低音功率放大器，搭配重低音音箱可獲得較好的聽音效果。電路圖如下：

　LM3886性能：
　·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
　·VCC=±35V OUTPUT=50W/8Ω
　·峰值功率：135W
　·信噪比≥92db
　·轉換率：19V/us
　·互調失真：0.04%
　·11腳TO-220封裝
　·靜音功能
　·SPiKeTM保護功能
　　LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。

　　NE5532是高性能雙運放，在音響電路中常用作前置放大，本電路中亦如此.
