用TDA2822M設計的小功率有源音箱,TDA2822 Amplifier

關鍵字：TDA2822M,有源音箱

     TDA2822M是一片非常經典的優秀音頻功率放大集成電路，20世紀90年代初曾經被國內外家電廠商廣泛用于便攜式收錄機中，在一些功率稍大的，尤其是帶有機身?yè)P(yáng)聲器的隨身聽中也可以經常看到TDA2822M的身影。

     TDA2822M是為便攜式錄放音設備開發的雙聲道音頻功放集成電路，具有低交越失真和低靜態電流的特點，可工作于雙聲道立體聲或單聲道橋式放大(BTL)模式。TDA2822M工作電壓范圍很寬，在1.8V-15V范圍內均可正常工作。

     TDA2822M的標稱輸出功率(1KHz,8Ω,9V,10%總失真)立體聲方式時可以達到1W，橋接方式時可以達到2W。

    TDA2822M的其他技術指標如下：

    最大峰值電流(PeakOutputCurrent)：1A；

    靜態電流(QuiescentDrainCurrent)：≤9mAVCC=3V)；

    總諧波失真(1kHz，8Ω～32Ω，典型值)：0.2%；

    閉環增益(典型值)：39dB；

    聲道不平衡度(立體聲狀態，最大值)：±1dB!

    聲道分離度(1kHz，立體聲狀態，典型值)：50dB；

    輸入阻抗(1kHz，最小值)：100kΩ；

    負載范圍：≥4Ω。

    TDA2822M價格便宜，不過購買時最好是買TDA開頭的，最好是意法半導體原裝的，不要買D開頭的，也不要買TDA2822(即結尾沒有“M”的)。前者音質不好，后者供電電壓范圍窄，有DIP16封裝的，比較少見，音質未見評論。

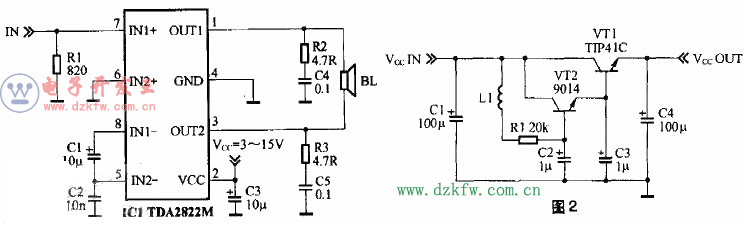

    實際制作中多采用橋接方式，可以省去兩個容易影響音質的輸出電容，圖1是一個聲道的電路圖，實際制作中需要兩套這樣的電路。TDA2822M可以采用直耦方式工作，前提是輸入信號不能帶直流成分，否則在音源輸入端應加上耦合電容。

    在第一次上電時先不要接揚聲器，用萬用表測一下輸出端(1腳與3腳之間)，如果在毫伏級別就可以放心使用了，否則最好在輸入端(7腳)接入一個1uF的高品質電容，如CBB電容，當然，電解電容也可以。測量的時候注意萬用表的擋位應該由大向小調，不要一下子放在最低擋以免燒壞儀表。

   　　圖1所示的放大器是針對MP3播放器的，所以7腳的輸入電阻選用了820Ω，而不是典型的10kΩ，因?yàn)镸P3播放器的輸出負載一般是32Ω的耳機，雖然采用為32Ω的電阻可能比較好，不過這樣MP3播放器就會比較費電，而且這個功放就很難使用其他音源了。

　　實際制作時可以直接采用實驗板，有條件的采用印制電路板更好。采用自制印制電路板時由于元器件比較少，可以不用鉆孔，將元器件直接焊接在銅箔面，即所謂的“壅根焊”。阻容元件將引腳適當剪短，TDA2822M沿下沿剪齊，平放好焊接即可。

　　如果有條件，圖1中5腳的電容C2最好采用CBB電容，可以改善音質。實際試聽中可以試著把1、3腳的電阻R2、R3和電容C4、C5去掉，如果聽感沒有區別，功放也不自激，也是可以的。直觀的判斷方法是：自激時，IC溫度相比之下有很大提高。

　　由于TDA2822M的供電范圍很寬，音質很好，這個放大器完全可以用于電腦多媒體功放，聽感上不亞于一兩百元的產品。

　　整個電路采用單獨的變壓器供電，6V～9V的都可以用。濾波和穩壓可以采用常見的有源濾波電路或者采用三端穩壓器，以提高信噪比，這里推薦一種比較有特色的，如圖2所示。該電路與我們通常見到的電子濾波電路不同的地方主要是在三極管的基極加入了電感線圈，從而達到用小功率、小感量的電感來達到理想的濾波效果。該電路可以很好地濾除工頻電源中的交流聲。

    　　圖2中的VT1也可以采用2SC3074、2SD14092SD882等2A以上的中功率管。VT1、VT2基極的電容C2、C3采用近似容量的CBB電容，效果會更好。電感L1可以自制，用Φ0.15mm左右的漆包線在100kΩ的電阻上亂繞200匝即可，也可以用收音機上中周的一個繞組代替，也可以采用330uH以上的色碼電感。
