電路中節點和支路兩種定義有什么區別

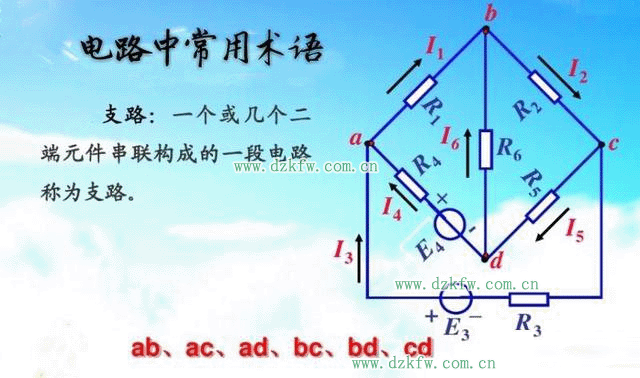

所謂節點→指電路中三條及三條以上的支路的連接點。如下圖所示

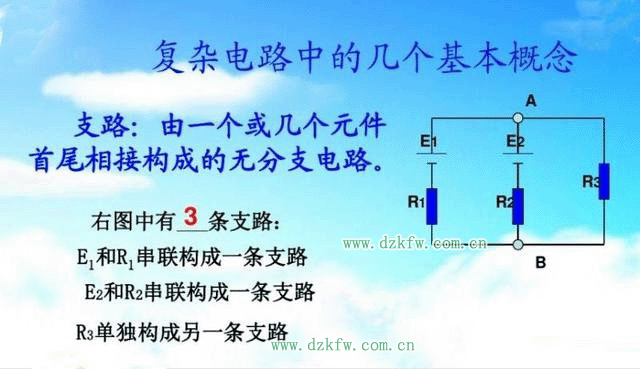

所謂支路→指由一個或幾個手尾相結構成的無分支的電路。如下圖所示

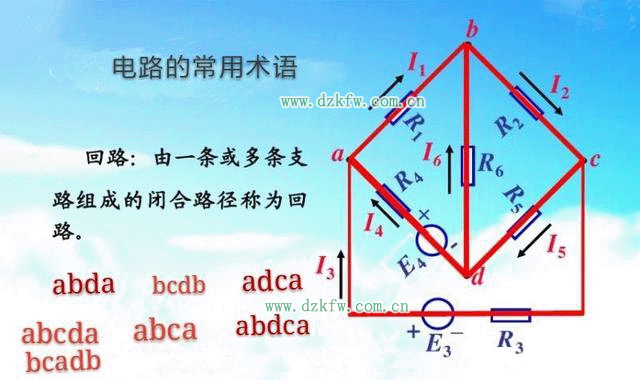

所謂回路→指一條或多條支路組成的閉合路徑稱為回路。如下圖所示



基爾霍夫定律分為→基爾霍夫電流定律，也稱為節點電流定律。其定義為；在電路中，三條或三條以上的支路的匯結點，流入電路中任何一個結點的代數和等于零。其表達式為；ΣI=0。式中的符號“Σ”表示代數和的意思。一般規定流入節點的電流為正，流出節點的電流為負。分析電路中的電流的實際方向，可以根據數值的正、負來明確判斷，當I>0時，表明電路電流的實際方向與所標定的參考方向是一致的。當Ⅰ在電路中，任何一個閉合的通路稱為回路。按照任意選定的方向沿著回路繞行360º一周，則規定這個回路所有的電動勢的代數和ΣE必須等于該回路所有電阻壓降的代數和ΣU，這一規律稱為→基爾霍夫電壓定律→俗稱為回路電壓定律，其表達式為ΣE=ΣU。
一般要求規定它與繞行方向相同的電動勢和電阻壓降為正值，反之則為負值。這是為了分析電路的方便，通常需要在所研究的一段電路中事先選定（即假定）電流流動的方向，俗稱電路電流的參考方向，通常分析電路時用箭頭“→”號表示。
