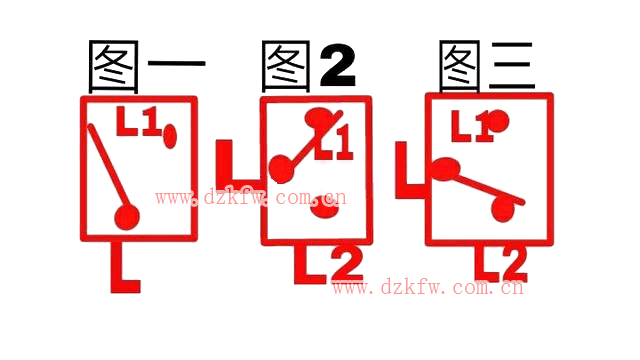

圖一是單聯(lián)單控開關芯片原理，只有兩個觸點，只能起到開關閉合的作用，但是完不成跳轉
圖二和圖三是單聯(lián)雙控開關芯片原理，圖二L和L1是閉合的，如果我們按動開關就會變成圖三轉變?yōu)長和L2閉合，圖二和圖三可以完美轉換，這也是雙控燈開關的必要條件可以完成互轉，然后我們看下圖，雙控燈開關接線原理

顧名思義雙控燈開關是有兩個開關組成，兩個開關都能控制燈的開和關，開關分別有三個接觸點分別是L L1和L2，L觸點我們通常稱它為跳轉觸點可以完成上下互轉

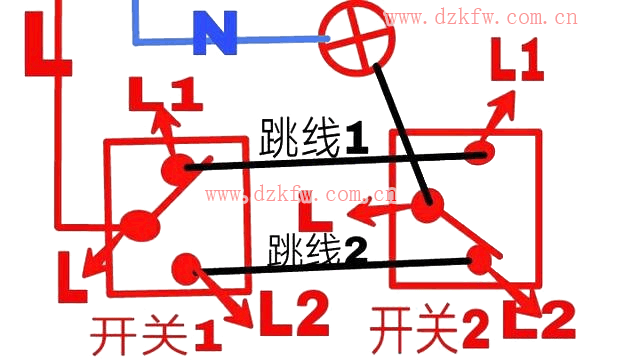

圖中就是雙控燈接線原理和方法，我們從220伏電源出來以后分為了兩根線分別是火線L和零線N，零線直接進燈接入燈的一個接觸點，火線要進入其中一個開關的L接觸點，而另一個開關的L接觸點要和上方燈連接，這段線我們稱它為控制線，是起到控制燈開關的作用

​
兩個開關的L1和L2要互聯(lián)，也就是說開關1和開關2的L1和L1連接，L2和L2連接，這段線我們稱它為跳線，是起到兩個開關之間互轉的作用
開關一狀態(tài)時燈是滅的，開關一按下燈亮，開關2再按下燈滅，這就是兩個開關之間完成了互轉，所以兩個開關都能控制燈的開和關
你們可以仔細看一下圖中的線路，慢慢就會明白，如果還是不明白你就死記硬背也可以，只要記住，兩個開關的L觸點一個接火線另一個接燈的控制線，然后上下兩端的L1和L2兩個開關之間是直連的

​你記住這句話你就會了：“兩根跳線接兩端L1和L2，火線控制接中間也就是L觸點”
