一、磁路的概念

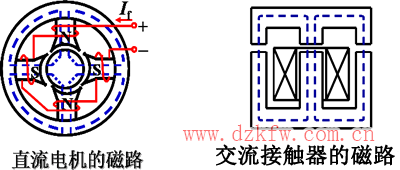

在電機、變壓器及各種鐵磁元件中常用磁性材料做成一定形狀的鐵心。鐵心的磁導率比周圍空氣或其它物質的磁導率高的多， 磁通的絕大部分經過鐵心形成閉合通路，磁通的閉合路徑稱為磁路。

二、磁路的歐姆定律

磁路的歐姆定律是分析磁路的基本定律

1.磁路的歐姆定律

若某磁路的磁通為 Φ， 磁通勢為 F ，磁阻為 R m ，則 Φ= F/Rm

2. 磁路與電路的比較

3. 磁路分析的特點

(1) 在處理電路時不涉及電場問題，在處理磁路時離不開 磁場的概念；

(2) 在處理電路時一般可以不考慮漏電流，在處理磁路時一般都要考慮漏磁通；

(3) 磁路歐姆定律和電路歐姆定律只是在形式上相似。由 于 μ不是常數，其隨勵磁電流而變，磁路歐姆定律不能 直接用來計算，只能用于定性分析；

(4) 在電路中，當 E =0 時，I=0 ；但在磁路中，由于有剩 磁，當 F =0 時，F 不為零 ；

9.6.3 磁路的分析計算

主要任務 : 預先選定磁性材料中的磁通 F ( 或磁感應強 度 ) ，按照所定的磁通、磁路各段的尺寸和材料 , 求產生 預定的磁通所需要的磁通勢 F=NI ， 確定線圈匝數和勵 磁電流。

基本公式 : 設磁路由不同材料或不同長度和截面積的 n 段組成，則 基本公式為：

基本步驟 :

(1) 求各段磁感應強度 B i

(2) 求各段磁場強度 H i 根據各段磁路材料的磁化曲線 B i =f ( H i ) , 求 B 1 ，
B 2 ， …… 相對應的 H 1 ， H 2 ， …… 。

(3) 計算各段磁路的磁壓降 （ H i l i ）

(4) 根據下式求出磁通勢（ NI ）
