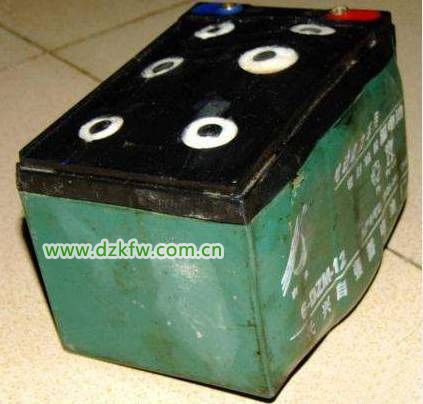

蓄電池變形鼓包故障現(xiàn)象原因
蓄電池變形不是突發(fā)的，往往是有一個過程的。蓄電池在充電到容量的80%左右進入高電壓充電區(qū)。這時，在正極先析出氧氣，氧氣通過隔板中的孔，到達負極。在負極板上進行氧復活反應：

2Pb+02=2PbO+H2O+Q PbO+H2SO4=PbSO4+H2O+Q   （Q為熱量）反應時產(chǎn)生熱量，當充電容量達到90%時，氧氣發(fā)生速度增大，負極開始產(chǎn)生氫氣。大量氣體的增加是蓄電池內(nèi)壓超過開閥壓，安全閥打開，氣體逸出，最終表現(xiàn)為失水。 池內(nèi)部壓力升高，電池限壓閥迫于壓力自動開啟。限壓閥一旦開啟，就會加速電池失水速度。電池失水過度，電池活性下降，充電時容易出現(xiàn)殼體發(fā)熱、起鼓、變形等問題，也就是電池充鼓現(xiàn)象。



2H2O=H2+O2
隨著蓄電池循環(huán)次數(shù)的增加，水分逐漸減少，結果蓄電池出現(xiàn)如下情況：
（1）氧氣“通道”變得暢通，正極產(chǎn)生的氧氣很容易通過“通道”到達負極。
（2）熱容減小，在蓄電池中熱容最大的是水。水損失后，蓄電池熱容大大減小，產(chǎn)生的熱量使蓄電池溫度升高很快。
（3）由于失水后蓄電池中超細玻璃纖維隔板發(fā)生收縮現(xiàn)象，使之與正負板的附著力變差，內(nèi)阻變大，充放電過程發(fā)熱量增大。經(jīng)過上述過程，蓄電池內(nèi)部產(chǎn)生的熱量只能經(jīng)過電池槽散熱。如散熱量小于發(fā)熱量即出現(xiàn)溫度上升，使蓄電池析氣過電位降低，析氣量增大，正極大量的氧氣通過“通道”，在負表面反應，發(fā)出大量的熱量使溫度快速上升。形成惡性循環(huán)導致“熱失控”，發(fā)生變形。
故障的檢查和處理

一組電池（3只）同時變形，先作電壓檢查。如果電壓基本正常。還應測量單格電壓判斷是否短路，無短路則說明變形是過充電產(chǎn)生“熱失控”所致。應著重檢查充電器的充電參數(shù)。電壓偏高V以上的）無過充保護或涓流轉換電流偏低的，要求更換充電器。



蓄電池變形鼓包還能用嗎？蓄電池維護須知：
蓄電池變形鼓包少的話還能繼續(xù)使用，但是應該注意充電時間不能超過8個小時了，電瓶發(fā)鼓說明電瓶內(nèi)部缺液了，應該添加補充液5-10毫升，然后再進行充電，充滿電以后用針管吸出多余的游離酸，可以使電瓶不再鼓得更大。

電瓶充鼓以后就基本快報廢不能再使用了。當電瓶充電充滿，電瓶飽和后，就要停止充電。如果繼續(xù)充電的電瓶就會充鼓，電瓶充鼓后變形擠壓里面的極板，極板會斷裂、碰撞在一起，電瓶就不能正常的充電和放電，所以充鼓的電瓶就報廢了，只能更換新電瓶。

蓄電池外形鼓包有兩種可能，一種是長期過充電，造成蓄電池板柵變形、活性物質(zhì)膨脹所致；另一種是蓄電池排氣口堵塞，又加上過充電，電池內(nèi)氣體排不出去，電池內(nèi)部壓力增高所致。這種情況非常危險，極有可能會導致爆炸。

電池也是需要定期做保養(yǎng)的。 長時間不使用電池的話，電池它會慢慢地自放電造成電池電量耗盡以及報廢。所以，每月至少都要檢測電池電量，同時使用合格的大品牌充電器，及時給電池充電，還要避免過充和高溫，這樣維護延長電池壽命。

如何防治電池鼓包?
1.不要過充。過充是造成電池鼓包第二大原因

2.不要使用劣質(zhì)充電器。

3.不要高溫下充電。

4.不要頻繁使用大電流充電。

5.選用高品質(zhì)電池。電池質(zhì)量是影響電池鼓包最重要的因素，高品質(zhì)電池鼓包現(xiàn)象少。

6.長時間不使用電池的話，電池它會慢慢地自放電造成電池電量耗盡以及報廢。電池也是需要保養(yǎng)得，要及時充電。
