1.蓄電池的容量

定義：蓄電池在完全充足電的情況下，在允許放電的范圍內(nèi)對(duì)外輸出的電量，單位為安培小時(shí)（A·h）。

類(lèi)型：為了準(zhǔn)確地表示出蓄電池的準(zhǔn)確容量，要規(guī)定蓄電池的放電條件。在一定放電條件下，蓄電池的容量分為額定容量和起動(dòng)容量。

（1）額定容量

完全充足電的蓄電池在電解液平均溫度為25℃的情況下，以20h率放電的電流連續(xù)放電至單格電壓降至1.75V時(shí)所輸出的電量。

如一只起動(dòng)型蓄電池，在電解液平均溫度為25℃的情況下，以4.5A放電電流連續(xù)放電20h后，單格電壓降至1.75V。則它的額定容量為Q=4.5×20=90(A·h)。

（2）起動(dòng)容量

常溫起動(dòng)容量:電解液溫度為25℃的情況下，以5min率放電電流連續(xù)放電至規(guī)定的終止電壓時(shí)所輸出的電量。（6V蓄電池為4.5V,12V蓄電池為9V)

低溫起動(dòng)容量:電解液溫度為-18℃的情況下，以3倍額定容量的電流連續(xù)放電至規(guī)定的終止電壓時(shí)所放出的電量。(6V蓄電池為3V,12V蓄電池為6V).

影響蓄電池容量的因素

蓄電池的容量與活性物質(zhì)的數(shù)量、極板的厚薄、活性物質(zhì)的孔率、極板的結(jié)構(gòu)、生產(chǎn)工藝、放電電流、電解液溫度、電解液密度等因素有關(guān)。

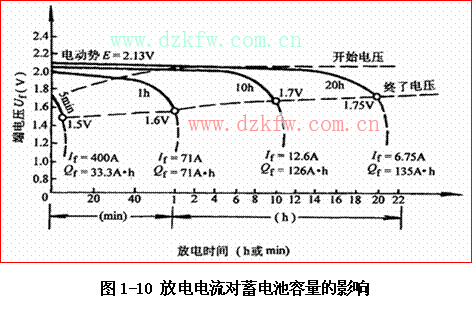

（1）放電電流對(duì)蓄電池容量的影響（圖1-10）；

放電電流越大，蓄電池的容量就越低。

放電電流過(guò)大，則單位時(shí)間內(nèi)參加反應(yīng)的活性物質(zhì)及硫酸量增多，由于極板孔隙內(nèi)硫酸消耗量過(guò)快，極板外部的硫酸來(lái)不及滲入到極板的內(nèi)部，使得極板孔隙內(nèi)的電解液密度下降過(guò)快，蓄電池的端電壓下降過(guò)快，提前到達(dá)終止電壓；

由于硫酸來(lái)不及滲入到極板的內(nèi)部，反應(yīng)在極板的表面進(jìn)行，生成的硫酸鉛也附著在極板的表面，阻礙硫酸滲入極板，則極板內(nèi)部的活性物質(zhì)得不到充分利用，蓄電池的容量減小。

使用注意事項(xiàng):使用起動(dòng)機(jī)起動(dòng)發(fā)動(dòng)機(jī)時(shí),蓄電池會(huì)大電流放電,端電壓會(huì)急劇下降,輸出容量會(huì)減小,且容易損壞.因此,起動(dòng)時(shí)應(yīng)注意,一次起動(dòng)時(shí)間不應(yīng)超過(guò)5秒,連續(xù)兩次起動(dòng)應(yīng)間隔15秒.

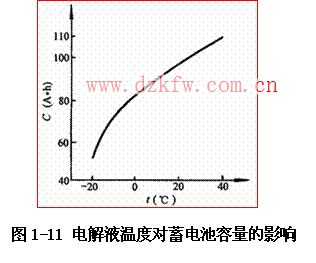

(2)電解液的溫度

電解液溫度較低時(shí),粘度會(huì)增大,滲透能力下降,致使蓄電池的容量減小;

電解液溫度較低時(shí),電解液的溶解度和電離度也會(huì)降低,同樣加劇了蓄電池容量的下降.

使用注意事項(xiàng):寒冷地區(qū)注意蓄電池的保溫。

(3)電解液的密度（圖1-11）

適當(dāng)增加電解液的密度,減小了電解液的內(nèi)阻,其滲透能力有所提高,有利于增加蓄電池的容量.但密度過(guò)高時(shí),由于電解液的粘度增加,其內(nèi)阻也增加,滲透能力反而有所降低,引起蓄電池的容量下降.

因此,電解液的密度偏低時(shí),蓄電池的容量、放電電流可以提高。所以，冬季在電解液不結(jié)冰的前提下，盡量采用低密度的電解液。

(4)電解液的純度

電解液中的一些雜質(zhì)會(huì)腐蝕極板上的柵架、沉附于極板上形成局部電池產(chǎn)生自放電。

（5）結(jié)構(gòu)因素

蓄電池極板的表面積越大，極板片數(shù)越多，參加反應(yīng)的活性物質(zhì)就越多，容量就越大。另外，極板越薄，活性物質(zhì)的多孔性越好，則電解液向極板內(nèi)部的滲透越容易，活性物質(zhì)利用率就越高，輸出容量也就越大。
