目前，軟啟動器工作原理在當代的應用可謂是越來越廣泛，軟啟動器工作原理是值得我們好好學習的，現在我們就深入了解軟啟動器工作原理。
什么是軟啟動器

它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。
啟動器（又稱軟起動器，電機軟起動器） 軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為Soft Starter。
運用不同的方法，控制三相反并聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。

軟啟動器工作原理

軟起動器(軟啟動器)是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為Soft Starter。軟啟器采用三相反并聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路。

使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額 定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。軟啟動器同時還提供軟停車功能，軟停車與軟啟動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩沖擊。

軟起動與傳統減壓起動方式的不同之處：

（1）有軟停車功能，即平滑減速，逐漸停機，它可以克服瞬間斷電停機的弊病，減輕對重載機械的沖擊，避免高程供水系統的水錘效應，減少設備損壞。
（2）起動參數可調，根據負載情況及電網繼電保護特性選擇，可自由地?zé)o級調整至最佳的起動電流。
（3）無沖擊電流。軟啟動器在起動電機時，通過逐漸增大晶閘管導通角，使電機起動電流從零線性上升至設定值。對電機無沖擊，提高了供電可靠性，平穩起動，減少對負載機械的沖擊轉矩，延長機器使用壽命。

軟啟動器圖

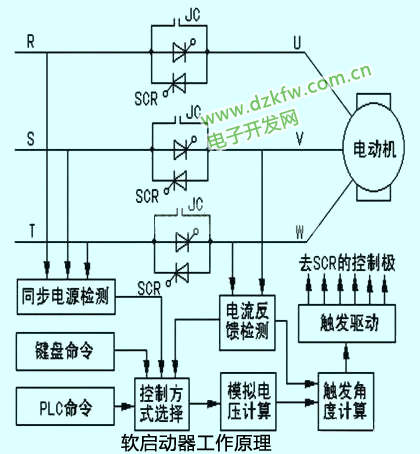

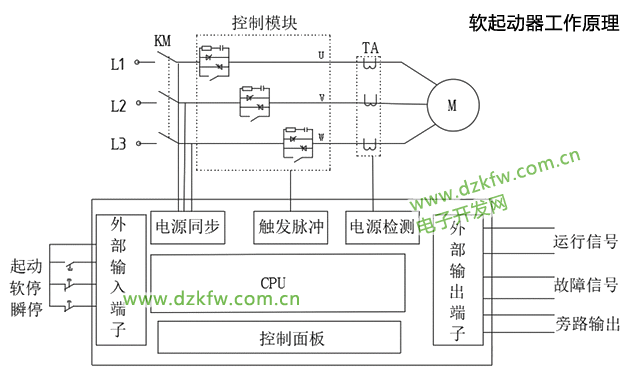

工作原理圖如下，軟起動器利用晶閘管移相控制原理，通過微處理器的控制，改變晶閘管的開通程度，使電機按輸入電壓預設的函數關系逐漸上升。這種控制方式?jīng)]有沖擊電流可以讓電機平滑的變化，不像星三角起動，自耦變壓器起動時，電機有階躍的跳變。通過反饋的電機電流，調整輸出電壓將電流控制在設定范圍內。

在上述原理圖中可控硅每?jī)蓚�(gè)一組反向并聯，由觸發脈沖信號控制。電源同步為保證可控硅觸發時間與電源同步。電源檢測將反饋的電機電流與設定值進行比較，根據比較結果調整輸入電壓。起動完畢后，電流、轉速達到正常值，不再調整電壓，可控硅被短路，電源直接加在電機上。停止，軟停時，可控硅觸發脈沖，全部導通，短接被斷開，由可控硅控制電源通路，并不斷地減小可控硅導通角，從而減小電機電壓，直至電機停止。軟停在供水系統中較為常見，它可以避免“水錘”現象，避免回水流。
