氣缸驅動系統自20世紀70年代以來就在工業化領域得到了迅速普及. 氣缸適用于作往復直線運動,尤其適用于工件直線搬運的場合.

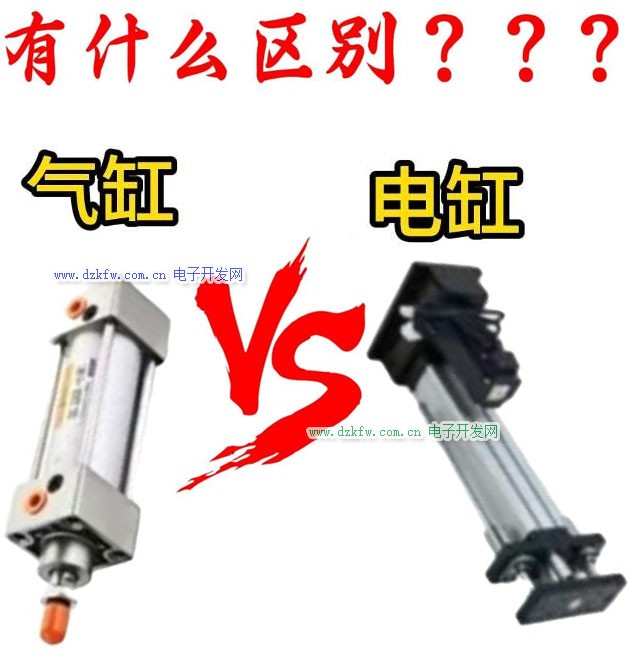

電缸和氣缸在多個方面存在顯著差異，主要包括驅動方式、精度、速度、驅動力、應用領域以及環保性和安全性等。‌

驅動方式和驅動力

• ‌氣缸‌：基于壓縮空氣驅動，當壓縮空氣進入氣缸內部時，推動活塞進行直線運動，從而實現驅動功能。氣缸的驅動力相對較小‌。
• ‌電缸‌：通過電動機驅動，電動機將電能轉化為機械能，驅動活塞或絲杠完成直線運動。電缸的驅動力更為強勁‌。

精度和速度

• ‌精度‌：電缸由于采用電氣控制，能夠?qū)崿F(xiàn)高精度的位置控制，精度通�？梢赃_(dá)到0.01mm甚至更高。氣缸受限于氣體的可壓縮性和氣缸本身的制造精度，精度相對較低，一般在1mm左右‌。
• ‌速度‌：氣缸的驅動速度較快，但在速度調節范圍上相對較窄。電缸的速度可調范圍較寬，但最大速度相對較慢‌。

應用領域

• ‌氣缸‌：廣泛應用于需要高頻率重復性動作的場合，如包裝、輸送等生產線。由于其結構簡單且成本較低，易于維護‌。
• ‌電缸‌：主要應用于需要強大驅動力和高精度定位的場合，如數控機床、機器人以及自動化設備等。電缸在工業生產中發揮著至關重要的作用。

環保性和安全性

• ‌環保性‌：電動缸無污染，環保性好；而液壓缸和氣缸操作相對復雜，且可能存在漏油和噪音污染‌。
• ‌安全性‌：電動缸安全性高，幾乎無隱患；液壓缸和氣缸可能存在泄漏油或氣的安全隱患‌



氣缸種類很多，比如無桿磁偶?xì)飧祝�就是一根不銹鋼氣缸套里面是個強磁活塞，活塞上有密封圈，沒有氣缸推桿，缸套外也是一組強磁鐵套，里外相互吸，形成里外同步運動。就叫磁偶無桿氣缸，這種氣缸的優點是，行程大。速度快，缺點是磁性力有限，不好做成大推拉力的無桿氣缸。制造成本高。

普通氣缸好處是經濟實用而且常用。成本低，技術成熟。推力大，大型氣缸能達到好幾十噸，缺點是伸縮桿不能受大的側向力，配合導軌使用。氣缸都是電磁閥或氣動控制閥來控制伸縮動作，由于高壓空氣的不穩定性，氣缸難以精密控制，對于普通要求不高的場合實用，氣缸在工作時是耗高壓空氣的，所以空壓機種較耗能的設備，空壓機不停的工作來保證氣壓的穩定。氣缸也會因負荷大小影響氣缸工作速度和穩定性。一般氣缸行程調節用限位塊，減速時要加緩沖器，減少?zèng)_擊力，所以氣缸這套組裝下來結構也算有點復雜。再者氣動密封是很關鍵的部分，密封圈容易老化磨損。使用壽命因環境和使用頻率而定。

我在說說電缸，這是最近幾年的產物，是根據機床常用的滾珠絲杠滑臺的原理借鑒而生的產品。電缸好處是控制精密度高。但造價高昂，高要求的環境使用較好，控制器復雜，有伺服驅動，步進馬達驅動等等，可以用程序控制電缸的動作及行程。不用限位緩沖什么的了。動作形成完全有控制器來控制。

現在很多注塑機都是用伺服電缸驅動，節約能源，推力大，大功率的能達到上百噸的頂出力。所以電缸也是未來的一種趨勢，目前電缸成較高，一臺幾千到上幾十萬。行程不能做太長

基本內容

一、電缸簡介

伺服電機與絲杠一體化設計的模塊化產品
電缸是將伺服電機與絲杠一體化設計的模塊化產品，將伺服電機的旋轉運動轉換成直線運動，同時將伺服電機最佳優點-精確轉速控制，精確轉數控制，精確扭矩控制轉變成-精確速度控制，精確位置控制，精確推力控制；實現高精度直線運動系列的全新革命性產品。

二、電缸氣缸比較

電缸和氣缸是兩種常見的工業自動化設備，主要區別在于它們的動力來源不同，電缸使用電動機，而氣缸使用氣壓機。相比氣缸，電缸的優點在于運動精度高、速度快、能耗低等方面，同時也有更廣泛的應用場景。

三、電缸的優勢

所謂電缸（也稱為電動缸），就是各種以電力作為直接動力源，具有像氣缸類似的運動特征的一種執行元件。

通常采用馬達（如伺服馬達、步進馬達、直流馬達）帶動各種螺桿（如T型螺桿、滾珠螺桿）或同步輪旋轉，通過螺母或皮帶轉化為直線運動，并推動負載運動。

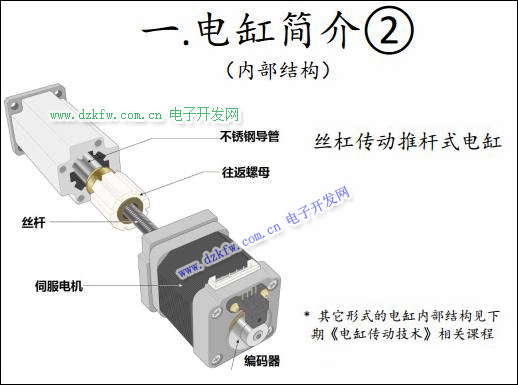

絲杠傳動推桿式電缸

電缸分為;

1旋轉式電缸.

2 推桿式電缸

3 滑臺式電缸

其中滑臺式電缸應用最為廣泛,能占全部電缸的60%以上.

電缸系統基本結構

1.電源（DC24，DC48，AC220）

2.控制器（PLC，數控，開關）

3.驅動器（伺服，步進，無刷）

4.電缸本體（絲杠，皮帶，齒輪）

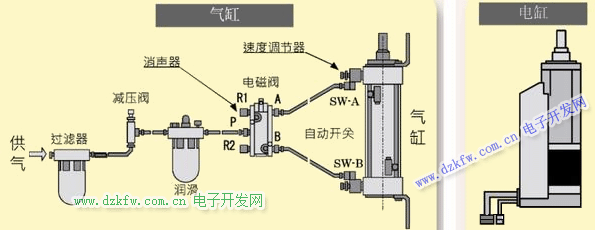

二.氣缸電缸比較



驅動控制比較;



電缸的優勢



電動缸的優點有如下幾點：

1.電動缸在復雜的環境下工作只需要定期的注脂潤滑，并無易損件需要維護更換，將比液壓系統和氣壓系統減少了大量的售后服務成本。

2.可以提供非常靈活的安裝配置，全系列的安裝組件，可以與伺服電機直線安裝，或者平行安裝，配置靈活。

3.電動缸可以完全替代液壓缸和氣缸，并且實現環境更環保，更節能，更干凈的優點，很容易與PLC等控制系統連接，實現高精密運動控制。

4.很容易與PLC等控制系統連接，實現高精密運動控制。噪音低，節能，干凈，高剛性，抗沖擊力，超長壽命，操作維護簡單。

5,不需要緩沖器和阻擋塊,大大地提高了使用壽命.

5.長期工作，并且實現高強度，高速度，高精度定位，運動平穩，低噪音。

廣泛的應用在造紙行業，化工行業，汽車行業，電子行業，機械自動化行業，焊接行業等。
