本文介紹一款采用TP4057鋰電池專用充電IC制作的鋰電池充電電路，其可以對單節鋰電池進行充電，并且?guī)в谐潆娭甘緹艉统錆M指示燈。在鋰電池充滿電之后，整個電路自動處于微功耗省電狀態。

 　　

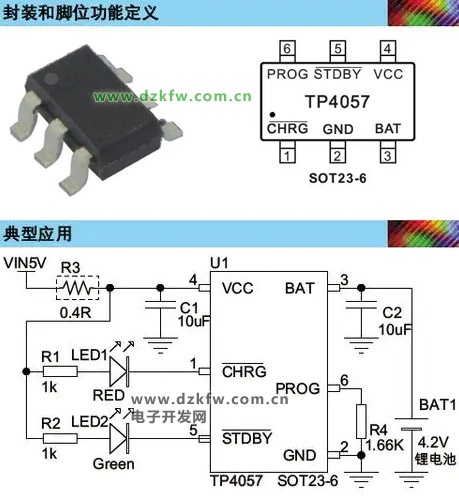

　　TP4057是一款單節鋰電池專用的恒流/恒壓線性充電IC，​其內部帶有電池反接保護及防倒充電路。該充電IC的工作電壓范圍為4～6V，靜態工作電流僅有40μA，其輸出的充電電流可由⑥腳外接的電阻R2來設定，最大充電電流為600mA。

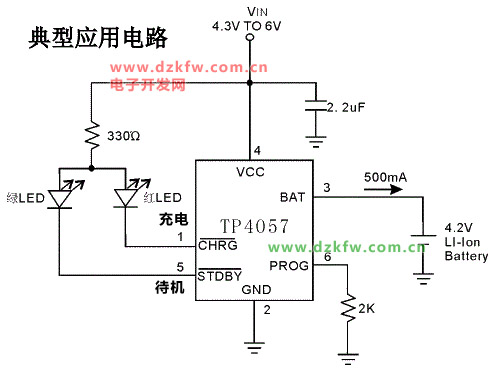

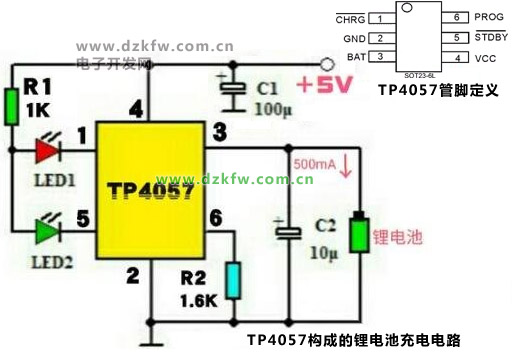

　　TP4057的①腳為充電指示端，充電時①腳外接的LED1指示燈點亮；⑤腳為充滿指示端，充滿電時，⑤腳外接的LED2指示燈點亮。R1為LED1和LED2的限流電阻。R2為充電電流設定電阻，其阻值為1.6KΩ時，輸出的充電電流為500mA。本電路可以使用手機充電器或充電寶輸出的5V電壓供電。

---
