會員注冊間接尋址是指用指針來訪問存儲區的數據。指針以雙字的形式存儲其它存儲區的地址，只能將V存儲單元、L存儲單元或累加寄存器（AC1、AC2、AC3）用作指針。
創建指針時，必須使用“移動雙字”指令，將間接尋址的存儲單元地址移至指針位置。；用“&”符號加上要訪問的存儲區地址可建立一個指針，當指令中的操作數是指針時，應該在操作數前加上“*”號。

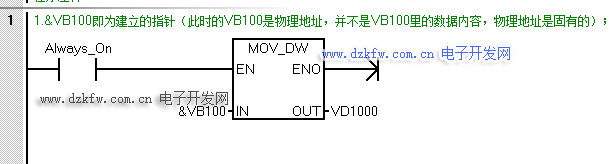

1.建立指針
建立指針記得加“&”；將VB100的地址存放到VD1000內。

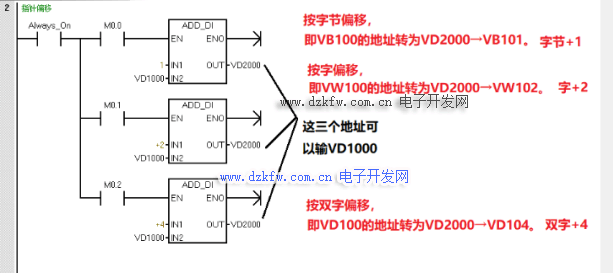

2.指針偏移
按字節尋址，就+1；
按字尋址，就+2；
按雙字或浮點數尋址，就+4；
3.取指針
程序?qū)嵗ǜ韶洠?BR>

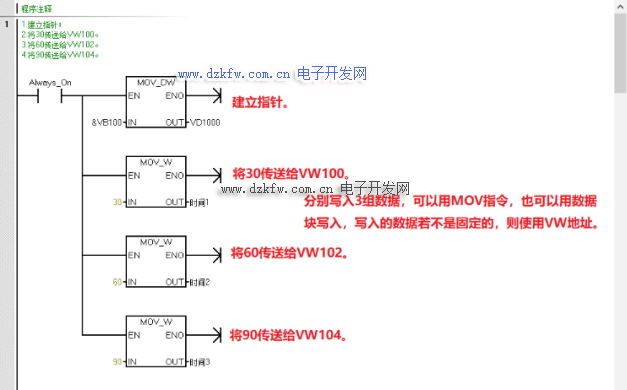

實例1：通過指針間接尋址改變定時器的3種不同定時時間。
實例2：通過指針間接尋址找一組數據的最值（大和�。┖推骄�。主程序
子程序
程序的監控圖就不貼出來了，其實重點就在子程序的第二段，每循環一次，就做一次比較，如果比較條件滿足，就將大值和小值暫存到LD10和LD14中，直到循環到最后一次，此時最大值和最小值已經找出來了，平均值就是將每循環一次的值進行累加，然后再除以數據個數，這里我就不展開仔細的分析了，可以參考一下最后一個案例，冒泡排序執行原理。

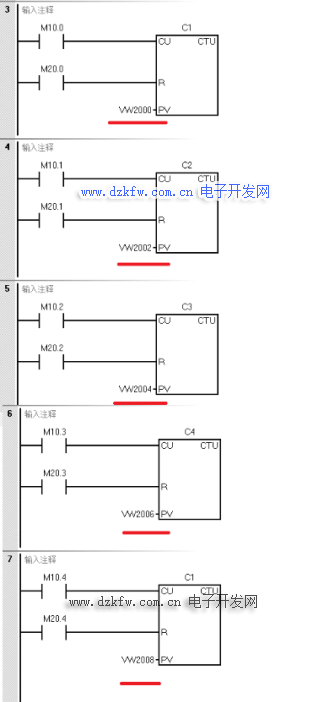

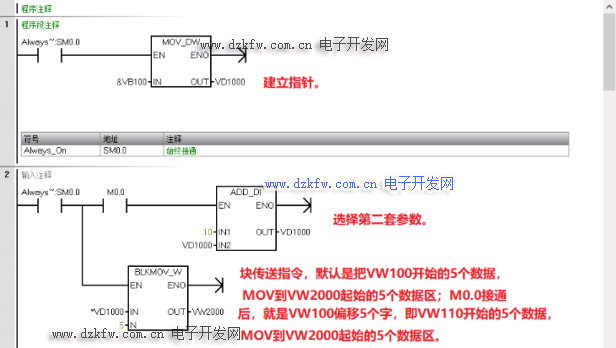

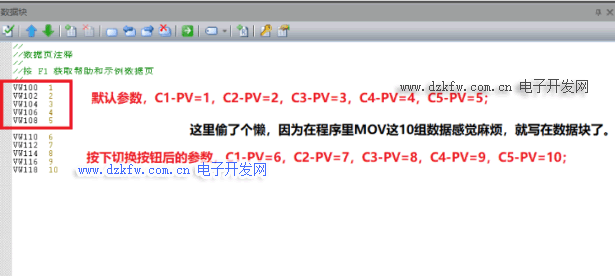

實例3：通過指針間接尋址改變5個計數器的計數值。
案例4，冒泡排序，從小排到大。
主程序，排8組數據。
子程序
冒泡排序算法解析：
八組數據：分別是20.0；365.0；7.0；7.0；210.5；7.6；15.6；22.8。
1.首先將要排列的數據個數-2（8-2），然后存放到LW10中；再將這個值附給外循環的FINAL。
2.第一個外循環的執行的次數即為0~6（7次）。
3.INDX：假定 INIT 值為 0，F(xiàn)INAL 值為 6，則 FOR 指令和 NEXT 指令之間的指令將執行 7 次，INDX 值遞增：0,1, 2, 3, 4.5.6。
第一次外循環（執行7次內循環）
第一次內循環
20.0；365.0；7.0；7.0；210.5；7.6；15.6；22.8；（20.0<365.0,位置不變）
第二次內循環
20.0；7.0；365.0；7.0；210.5；7.6；15.6；22.8；（7.0<365.0,位置改變）
第三次內循環
20.0；7.0；7.0；365.0；210.5；7.6；15.6；22.8；（7.0<365.0,位置改變）
第四次內循環
20.0；7.0；7.0；210.5；365.0；7.6；15.6；22.8；（210.5<365.0,位置改變）
第五次內循環
20.0；7.0；7.0；210.5；7.6；365.0；15.6；22.8；（7.6<365.0,位置改變）
第六次內循環
20.0；7.0；7.0；210.5；7.6；15.6；365.0；22.8；（15.6<365.0位置改變）
第七次內循環
20.0；7.0；7.0；210.5；7.6；15.6；22.8；365.0；（22.8<365.0位置改變,找到最大值），即最大值365.0。
第二次外循環（執行6次內循環）
第一次內循環
7.0；20.0；7.0；210.5；7.6；15.6；22.8；365.0；（7.0<20.0,位置改變）
第二次內循環
7.0；7.0；20.0；210.5；7.6；15.6；22.8；365.0；（7.0<20.0,位置改變）
第三次內循環
7.0；7.0；20.0；210.5；7.6；15.6；22.8；365.0；（20.0<210.5,位置不變，接下來就是210.5跟后面的數進行比較）
第四次內循環
7.0；7.0；20.0；7.6；210.5；15.6；22.8；365.0；（7.6<210.5,位置改變）
第五次內循環
7.0；7.0；20.0；7.6；15.6；210.5；22.8；365.0；（15.6<210.5,位置改變）
第六次內循環
7.0；7.0；20.0；7.6；15.6；22.8；210.5；365.0；（22.8<210.5,位置改變,找到第二個值），即第二大值210.5。
第三次外循環（執行5次內循環）
第一次內循環
7.0；7.0；20.0；7.6；15.6；22.8；210.5；365.0；（7.0=7.0，這里的排序就不變，假設第一個值為8.0，8.0>7.0,則位置改變）
第二次內循環
7.0；7.0；20.0；7.6；15.6；22.8；210.5；365.0；（7.0<20.0，位置改變）
第三次內循環
7.0；7.0；7.6；20.0；15.6；22.8；210.5；365.0；（7.6<20.0，位置改變）
第四次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（15.6<20.0，位置改變）
第五次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（20.0<22.8，位置不變，找出第三個值），即第三大值22.8。
第四次外循環（執行4次內循環）
第一次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不變）
第二次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0<7.6，位置不變）
第三次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.6<15.6，位置不變）
第四次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（15.6<20.0，位置不變，找出第四個值），即最第四大值20.0。
第五次外循環（執行3次內循環）
第一次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不變）
第二次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0<7.6，位置不變）
第三次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.6<15.6，位置不變，此時找出第五個值），即第五大值15.6。
第六次外循環（執行2次內循環）
第一次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不變）
第二次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0<7.6，位置不變，此時找出第六個值），即第六大值7.6。
第七次外循環（執行1次內循環）
第一次內循環
7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0；（7.0=7.0，位置不變，此時找出第七個值），即第七大值7.0。
那么最后的那個數顯然就是最小值了。
最后由小到大依次排列出來的結果（7.0；7.0；7.6；15.6；20.0；22.8；210.5；365.0）。
其實這是一種冒泡排序法，熟悉計算機語言的小伙伴就應該比較了解這種算法，至于冒泡算法的具體原理和說明，請各位小伙伴自行百度一下，這里就不再贅述了。
程序執行原理：
第一次外循環
第一次內循環
LW8=0，AC1=0*4,AC2=0+4，AC0=0,AC2=4；LD0偏移0和4，即VD1000和VD1004做比較（>），由于VD1000=20.0不大于VD1004=365.0；則程序6不執行,排序不改變（即20.0；365.0；7.0；7.0；210.5；7.6；15.6；22.8；）。
第二次內循環
LW8=1，AC1=1*4,AC2=4+4，AC0=4,AC2=8；LD0偏移4和8，即VD1004和VD1008做比較（>），由于VD1004=365.0>VD1008=7.0；
則程序6執行,*AC1（VD1004=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1008=7.0）把值傳給*AC1(VD1004=7.0)，最后將TEMP的值傳給*AC2（VD1008），此時VD1004=7.0，VD1008=365.0，排序發生變化（即20.0；7.0；365.0；7.0；210.5；7.6；15.6；22.8；）。
第三次內循環
LW8=2，AC1=2*4,AC2=8+4，AC0=8,AC2=12；LD0偏移8和12，即VD1008和VD1012做比較（>），由于VD1008=365.0>VD1012=7.0，則程序6執行，*AC1（VD1008=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1012=7.0）把值傳給*AC1(VD1008=7.0)，最后將TEMP的值傳給*AC2（VD1012），此時VD1008=7.0，VD1012=365.0，排序發生變化（即20.0；7.0；7.0；365.0；210.5；7.6；15.6；22.8；）。
第四次內循環
LW8=3，AC1=3*4,AC2=12+4，AC0=12,AC2=16；LD0偏移12和16，即VD1012和VD1016做比較（>），由于VD1012=365.0>VD1016=210.5，
則程序6執行，*AC1（VD1012=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1016=210.5）把值傳給*AC1(VD1012=210.5)，最后將TEMP的值傳給*AC2（VD1016），此時VD1012=210.5，VD1016=365.0，排序發生變化（即20.0；7.0；7.0；210.5；365.0；7.6；15.6；22.8；）。
第五次內循環
LW8=4，AC1=4*4,AC2=16+4，AC0=16,AC2=20；LD0偏移16和20，即VD1016和VD1020做比較（>），由于VD1016=365.0>VD1020=7.6，
則程序6執行，*AC1（VD1016=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1020=7.6）把值傳給*AC1(VD1016=7.6)，最后將TEMP的值傳給*AC2（VD1020），此時VD1016=7.6，VD1020=365.0，排序發生變化（即20.0；7.0；7.0；210.5；7.6；365.0；15.6；22.8；）。
第六次內循環
LW8=5，AC1=5*4,AC2=20+4，AC0=20,AC2=24；LD0偏移20和24，即VD1020和VD1024做比較（>），由于VD1020=365.0>VD1024=15.6，
則程序6執行，*AC1（VD1020=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1024=15.6）把值傳給*AC1(VD1020=15.6)，最后將TEMP的值傳給*AC2（VD1024），此時VD1020=15.6，VD1024=365.0，排序發生變化（即20.0；7.0；7.0；210.5；7.6；15.6；365.0；22.8；）。
第七次內循環
LW8=6，AC1=6*4,AC2=24+4，AC0=24,AC2=28；LD0偏移24和28，即VD1024和VD1028做比較（>），由于VD1024=365.0>VD1028=22.8，
則程序6執行，*AC1（VD1024=365.0）的值存放到TEMP里（TEMP=365.0），然后*AC2（VD1028=22.8）把值傳給*AC1(VD1024=22.8)，最后將TEMP的值傳給*AC2（VD1028），此時VD1024=22.8，VD1028=365.0，排序發生變化（即20.0；7.0；7.0；210.5；7.6；15.6；22.8；365.0；）。最后找到了最大值，此時VD1028=365.0。
下面的循環就不在贅述，原理同上。
