在現場工作當中，常常碰到設備需記錄運行累計時間，或定期維護保養提醒和記錄次數的要求，在日常生活中，對于電梯及特種設備維保是非常的重要，這是涉及安全性的，那么這樣一個程序究竟改如何設計呢？不用擔心，接下來就帶大家來分析和設計此程序。

一、控制要求

現有一工廠需要對運行電機做時間累計及維護保養時間控制，具體控制要求如下：

（1）按下啟動按鈕，電機啟動運行，同時開始計時。

（2）運行計時需從秒-分-時順序進行累計進行。

（3）每運行6小時后需對運行電機進行維護保養，保養時使用閃爍指示燈做提醒并對維護次數進行累計。

（4）當維護閃爍指示燈在10分鐘以內沒有被復位或者無人應答，立刻斷開運行電機，做保護處理。

（5）人員維護時需對維護時間進行復位及斷開電機運行后，方可維護保養。

（6）復位功能可為維護時間復位及全部復位兩項。

二、分配IO地址表

PLC外部I/O地址分布表（外部實際按鈕控制）

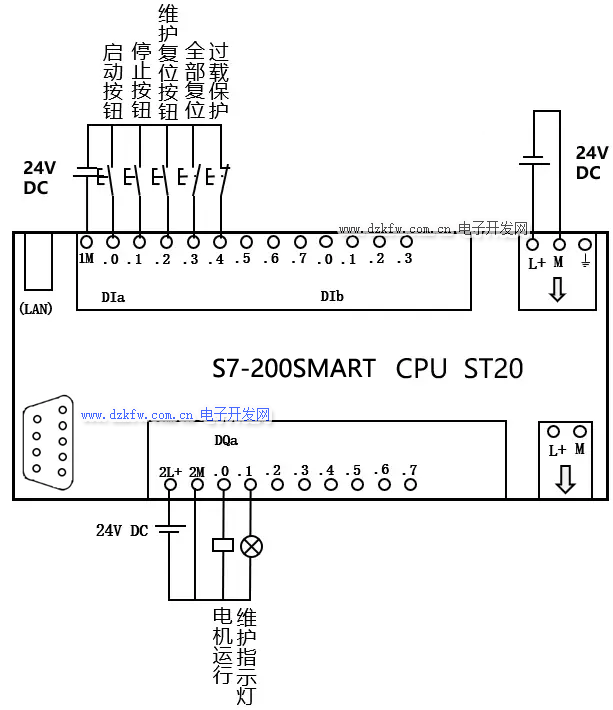

三、PLC外圍設備接線

四、程序設計

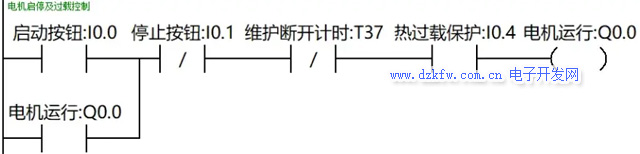

第一步：（電機啟停及過載控制）

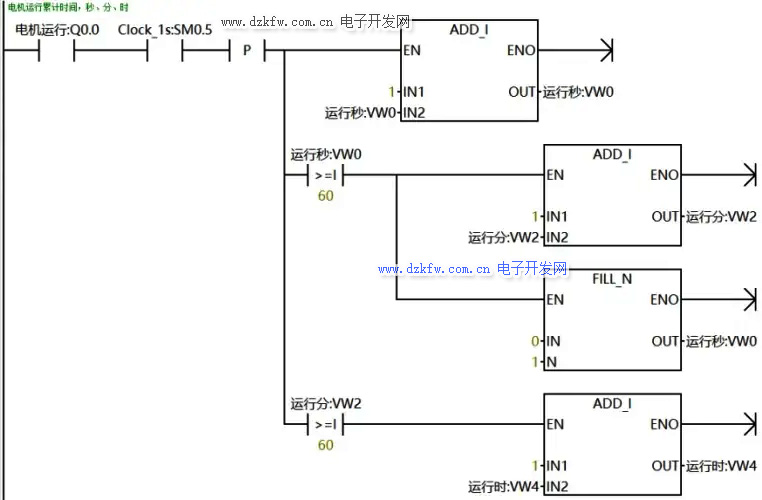

第二步：（電機運行累計時間，秒、分、時）

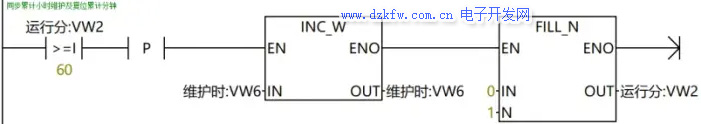

第三步：（同步累計小時維護及復位累計分鐘）

第四步：（電機每運行6小時以后觸發報警燈閃爍，并累計維護次數。）

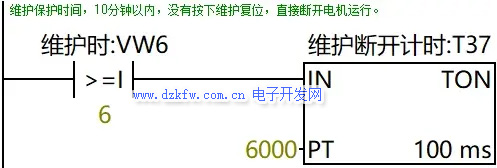

第五步：（維護保護時間，10分鐘以內，沒有按下維護復位，直接斷開電機運行）

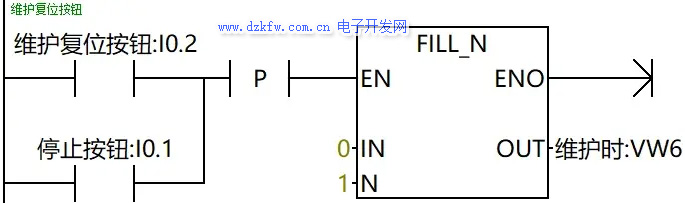

第六步：（維護復位按鈕及停止時復位按鈕）

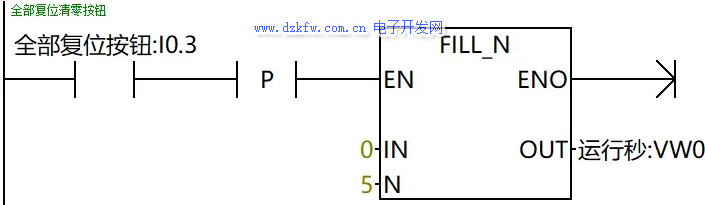

第七步：（全部復位按鈕）

例子如上，使用計時器TON和加法指令A(yù)DD_I
