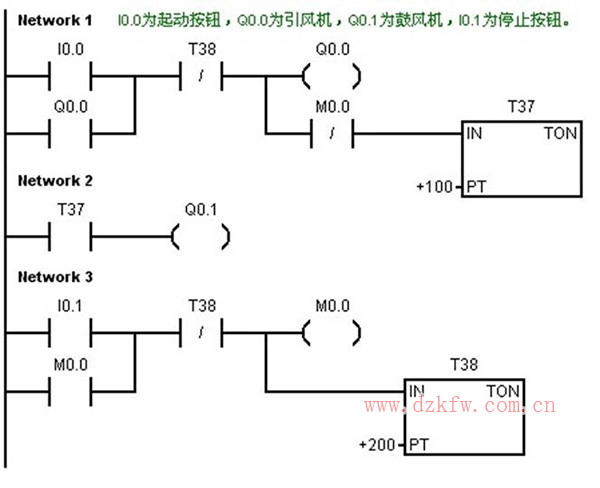

用簡單設計法設計一個對鍋爐鼓風機和引風機控制的梯形圖程序。控制要求：

（1）開機前首先啟動引風機，10S后自動啟動鼓風機；

（2）停止時，立即關斷鼓風機，經20S后自動關斷引風機。

使用PLC定時器的控制電路舉例
