一般PLC的一個定時器的延時時間都較短，如FX系列PLC中一個0.1s定時器的定時范圍為0.1～3276.7s，如果需要延時時間更長的定時器，可采用多個定時器串級使用來實現長時間延時。定時器串級使用時，其總的定時時間為各定時器定時時間之和。

如圖5-10所示為定時時間為1h的梯形圖及時序圖，輔助繼電器M1用于定時啟�？刂疲�采用兩個0.1s定時器T14和T15串級使用。當T14開始定時后，經1800s延時，T14的常開觸點閉合，使T15再開始定時，又經1800s的延時，T15的常開觸點閉合，Y4線圈接通。從X14接通，到Y4輸出，其延時時間為1800s+1800s=3600s=1h。

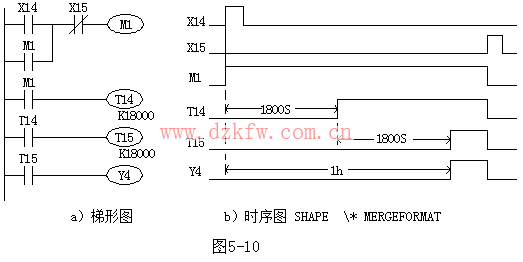

圖5-10  用定時器串級的長延時程序，圖解多個定時器組合的延時程序的PLC梯形圖

a）梯形圖      b）時序圖 SHAPE  \* MERGEFORMAT
