DF上升沿微分,DFI下降沿微分

DF：當檢測到輸入觸發信號的上升沿時，僅將觸點閉合一個掃描周期。
DFI：當檢測到輸入觸發信號的下降沿時，僅將觸點閉合一個掃描周期。


示例說明

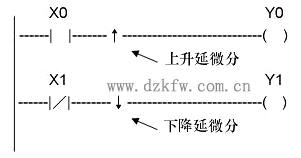

在檢測到 X0的上升沿（OFF→ON）時，Y0僅為 ON一個掃描周期。
在檢測到 X1的下降沿（ON→OFF）時，Y1僅為 ON一個掃描周期。

描述
當觸發信號狀態從 OFF 狀態到 ON狀態變化時，DF 指令才執行并且輸出僅接通一個掃描周期。
當觸發信號狀態從 ON狀態到 OFF 狀態變化時，DFI 指令才執行并且輸出僅接通一個掃描周期。
若執行條件最初即為閉合，則 PLC專題">PLC接通電源，則不會產生輸出。
編程時的注意事項
DF 和 DFI 指令的使用次數有限制，CX1-16R使用這兩個指令的次數之和最多為 128 次。
