使用MODBUS調試工具(modscan32)如何操作使用呢?在平時很少用到，想必有的網友還不太了解的，為此，今日小編帶來的這篇文章就為大伙分享了MODBUS調試工具(modscan32)使用說明，一起來看看吧。

　　 1.首先要保證外部連接線正確連接好,確認數據的連接正常,搞定了硬件,下面進入到軟件界面操作. 

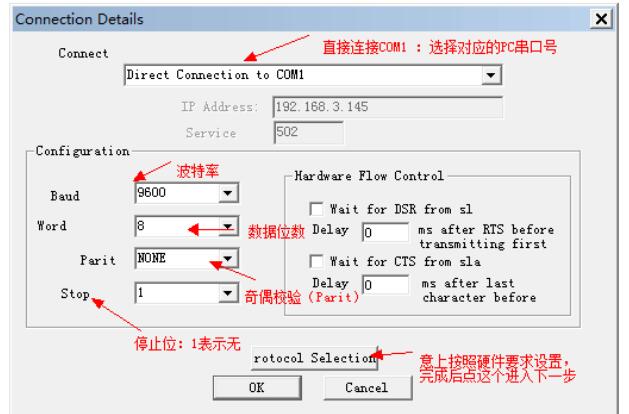

　　 第一步: 單擊菜單欄的Connenction ---”connect”出現

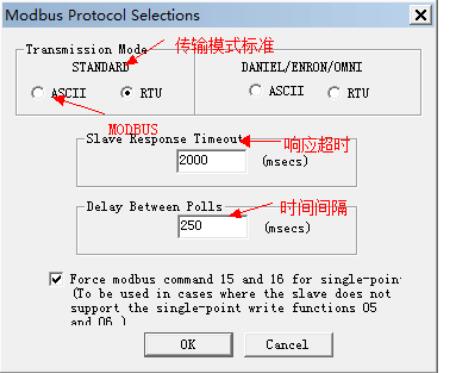

　　 第二步: 單擊Rotocol Selection進入下一步 

　　第三步:通訊參數設定:進行下面的設置操作.單擊后出現的界面填寫如下圖所示的數據 

　　2.Modbus的類型選擇: 

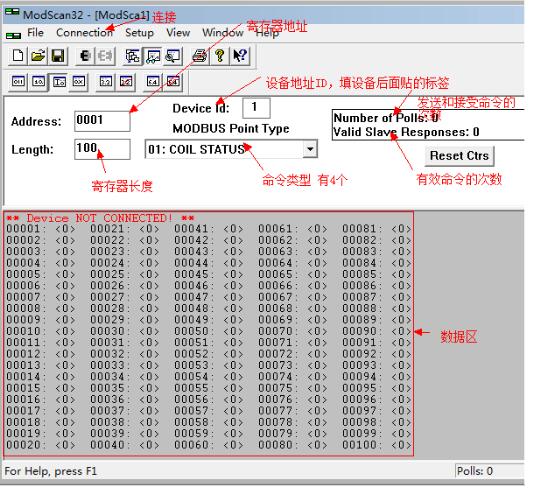

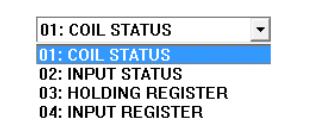

　　 在Modbus Point Type就是要讀取的寄存器區:

　　 “01 : COIL STATUS ” 指1號命令DO寄存器 

　　“02 : INPUT STATUS ” 指2號命令DI寄存器 

　　“03 : HOLDING REGUSTER ” 指3號命令保存寄存器 

　　“04 : INPUT REGISTER ” 指4號命令輸入寄存器 按照硬件產品說明書指導選擇哪一種類型。

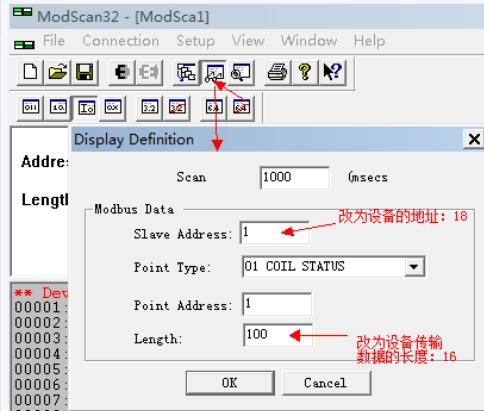

　　  3.PC顯示數據設置： 

　　 從左到右對應看：二進制、八進制、十六進制 

　　 4.其它功能菜單項：  

　　從左到右對應看：新建、打開、保存、連接、斷開、數據定義等。 

　　 所有參數設置完成后單擊OK，如果對應串口有數據輸入，就能獲取數據。 

　　以上就是小編給大家?guī)�來的全部�(jī)?nèi)容，大家都學會了嗎?
