Modbus協議包括ASCII、RTU、TCP等，并沒有規定物理層。此協議定義了控制器能夠認識和使用的消息結構，而不管它們是經過何種網絡進行通信的。標準的Modicon控制器使用RS232C實現串行的Modbus。Modbus的ASCII、RTU協議規定了消息、數據的結構、命令和就答的方式，數據通訊采用Maser/Slave方式，Master端發出數據請求消息，Slave端接收到正確消息后就可以發送數據到Master端以響應請求；Master端也可以直接發消息修改Slave端的數據，實現雙向讀寫。

Modbus特點

Modbus具有以下幾個特點：

（1）標準、開放，用戶可以免費、放心地使用Modbus協議，不需要交納許可證費，也不會侵犯知識產權。目前，支持Modbus的廠家超過400家，支持Modbus的產品超過600種。

（2）Modbus可以支持多種電氣接口，如RS-232、RS-485等，還可以在各種介質上傳送，如雙絞線、光纖、無線等。

（3）Modbus的幀格式簡單、緊湊，通俗易懂。用戶使用容易，廠商開發簡單。

modbus rtu功能碼

1 功能碼“02”：讀1路或多路開關量狀態輸入

例如：主機要讀取地址為01，開關量DI1—DI4的輸入狀態。

從機（PDM）數據寄存器的地址和數據為：

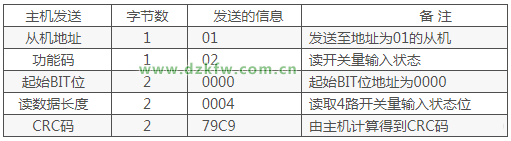

主機發送的報文格式：

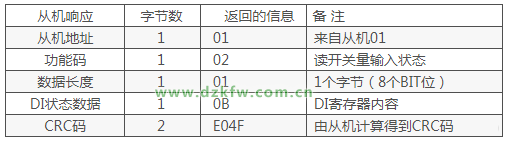

從機（PDM）響應返回的報文格式：

2 功能碼“01”：讀1路或多路開關量輸出狀態

例如：主機要讀取地址為01，開關量DO1，DO2的輸出狀態。

從機（PDM）數據寄存器的地址和數據為：

主機發送的報文格式：

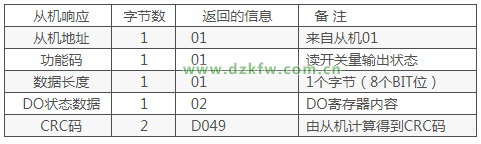

從機（PDM）響應返回的報文格式：

3 功能碼“03”：讀多路寄存器輸入

例如：主機要讀取地址為01，起始地址為0116的3個從機寄存器數據。

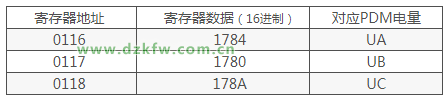

從機（PDM）數據寄存器的地址和數據為：

主機發送的報文格式：

從機（PDM）響應返回的報文格式：

4 功能碼“05”：寫1路開關量輸出（“遙控”）

例1：開關量輸出點DO1，其當前狀態為“分”，主機要控制該路繼電器“合”。

控制命令為：

“FF00”為控制繼電器“合”；

“0000”為控制繼電器“分”；

主機發送的報文格式：

從機（PDM）響應返回的報文格式：

與主機發送的報文格式及數據內容完全相同。

例2：開關量輸出點DO2，其當前狀態為“合”，主機要控制該路繼電器“分”。

主機發送的報文格式：

從機（PDM）響應返回的報文格式：

與主機發送的報文格式及數據內容完全相同。

5 功能碼“06”：寫單路寄存器

例如：主機要把數據07D0，保存到地址為002C的從機寄存器中去（從機地址碼為01）。通訊數據保存結束后，地址為002C的PDM表原存儲信息為：

主機發送的報文格式：

從機（PDM）響應返回的報文格式：

與主機發送的報文格式及數據內容完全相同。

6功能碼“10”：寫多路寄存器

主機利用這個功能碼把多個數據保存到PDM表的數據存儲器中去。Modbus通訊規約中的寄存器指的是16位（即2字節），并且高位在前。這樣PDM的存儲器都是二個字節。由于Modbus通訊規約允許每次最多保存60個寄存器，因此PDM一次也最多允許保存60個數據寄存器。

例如：主機要把0064，0010保存到地址為002C，002D的從機寄存器中去（從機地址碼為01）。通訊數據保存結束后，地址為002C/002D的PDM表內存儲信息為：

主機發送的報文格式：

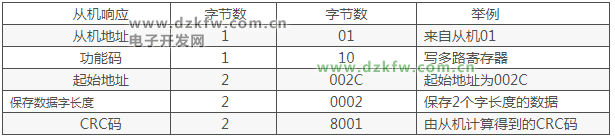

從機（PDM）響應返回的報文格式：
