作為工控中的一員，我們知道工控發展到今天plc在行業中已經不可或缺的地步。而我們最常用的品牌有西門子，三菱等系列。接下來跟大家分享一下西門子200plc學習心得。西門子plc的編程語言主要有梯形圖(LAD)、指令表(STL)、功能塊圖(FBD)、順序功能圖( SFC)、結構化文本(SCL)等，其中以梯形圖最為常用。

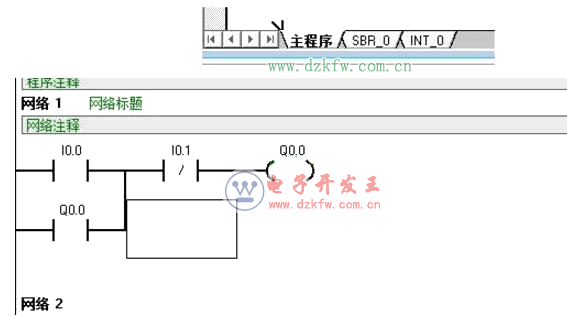

　　下面簡單介紹一下梯形圖



梯形圖由觸點，線圈或功能塊組成。梯形圖左邊一條豎線稱為坐母線。觸點代表邏輯輸入條件，線圈代表邏輯輸出結果，功能塊代表定時器，計數器等附加指令。接下來再講一下程序結構用戶程序分為可以分為三個程序區：主程序，子程序（SBR）和中斷程序（INT）。主程序：主程序是用戶的主體，CPU在每個掃描周期都執行一次主體程序。子程序：子程序是程序的可選部分，只有當主程序調用時才執行。合理的子程序可以優化主程序，減少CPU掃描時間。也可以封裝移植到其他程序當中。中斷程序：中斷程序是程序的可選部分，只有當中斷事件發生時才去執行。中斷可在掃描周期任意的點去執行。中斷程序由用戶編寫，由操作系統調用。根據優先級的不同進行先后調用。
