雙向可控硅分為兩腳和三腳的；

兩腳的雙向可控硅在達到電壓門限值后導通，導通后電流如果低于門限電流值則截止；

三腳的雙向可控硅只要G腳有電流則可以導通，三腳雙向可控硅是電流控制器件，只要電流高于門限值就可以導通，反之截止；

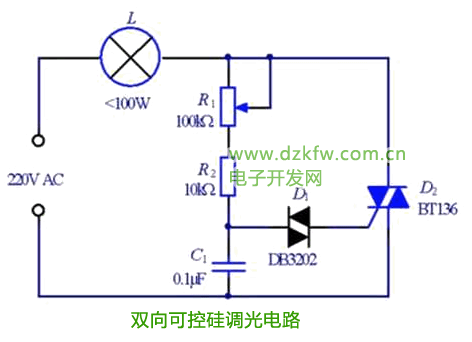

下面分析雙向可控硅的一個應用電路：

220V交流電經過電位器和限流電阻給C1反復的充放電，C1充電過程中，電壓首先上升，當電壓超過D1的門限電壓的時候，D1導通，進而D2導通，由D2導通引起負載L工作。其實在一個周期內，D1的電壓或者說C1點的電壓只要低于30V這個門限值，D1立刻斷開，同時也會導致D2斷開，那么一個交流電D1閉合的時間長短其實就決定了負載的亮暗，那么什么決定D1的導通時間呢？那就是C1的充電電壓，C1的充電電壓又受制于充電速度，充電速度受制于R1+R2的電阻，電阻越小充電越快，電阻越大充電越慢，這樣我們可以通過調劑電位器電阻的大小進而影響C1的充電速度，從而調節負載的亮暗。
