用可控硅制作的一種觸摸開關,Touch switch

關鍵字：觸摸開關電路圖，可控硅，觸摸開關

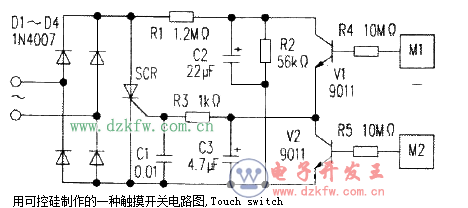

  電路如附圖所示。通過人體的感應信號完成開與關的控制。無機械磨損，無火花干擾，使用壽命長，體積小巧，使用方便。經二極管D1～D4整流后的脈動電壓，通過R1、R2分壓，在電容C2上建立約12V的直流電。當人體如手指觸摸一下金屬片M1時，三極管V1導通，結果可控硅SCR導通，對應燈泡或電器（圖中未繪出燈泡或電器）得電工作。SCR導通后，對應C3兩端電壓實測約為0.8V，也就是說加在三極管V2的C、E兩端間電壓只有0.8V左右。需要關斷電器的電源時，人體觸摸一下金屬片M2，對應V2管導通，結果C3上的電荷通過V2被釋放，SCR在市電過零時關斷。圖中C1為抗干擾電容，采用0.01μF的瓷片電容。R4、R5有1MΩ以上即可，這里采用10MΩ，對人體更加安全。

   　　這個觸摸開關在使用中又存在什么不足呢？有一定的靜態功耗，平時開關處于關斷狀態時，由于R1、R2 的存在，約有40mW 的耗電量。能否設計出沒有任何靜態功耗的觸摸開關呢？我們想到了用小電流觸發單向可控硅，這種可控硅控制極的觸發電流很小，完全可以受人體感應信號的觸發，耐壓也很高，價格又低廉。目前額定電流為1A 的這種可控硅的售價只需四五毛錢一只。采用這種可控硅后，就可以不用直流低壓工作電源。這就是無靜態功耗的觸摸延熄開關。
