一般書刊介紹的大功率可控硅觸發電路都比較復雜，而且有些元件難以購買。筆者僅花幾元錢制作的觸發電路已成功觸發100A以上的可控硅模塊，用于工業淬火爐上調節380V電壓，又裝一套用于大功率鼓風機作無級調速用，效果非常好。本電路也可用作調節220V交流供電的用電器。

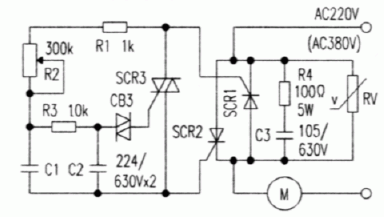

　　電路見圖。將兩只單向可控硅SCRl、SCR2反向并聯．再將控制板與本觸發電路連接，就組成了一個簡單實用的大功率無級調速電路。這個電路的獨特之處在于可控硅控制極不需外加電源，只要將負載與本電路串聯后接通電源，兩個控制極與各自的陰極之間便有5V~8V脈動直流電壓產生，調節電位器R2即可改變兩只可控硅的導通角，增大R2的阻值到一定程度,便可使兩個主可控硅阻斷，因此R2還可起開關的作用。該電路的另一個特點是兩只主可控硅交替導通，一個的正向壓降就是另一個的反向壓降，因此不存在反向擊穿問題。但當外加電壓瞬時超過阻斷電壓時，SCR1、SCR2會誤導通，導通程度由電位器R2決定。SCR3與周圍元件構成普通移相觸發電路，其原理這里從略。
　　SCR1、SCR2筆者選用的是封裝好的可控硅模塊(110A／1000V)，SCR3選用BTl36，即600V的雙向可控硅。本電路如用于感性負載，應增加R4，C3阻容吸收電路及壓敏電阻RV作過壓保護，防止負載斷開和接通瞬間產生很高的感應電壓損壞可控硅。
