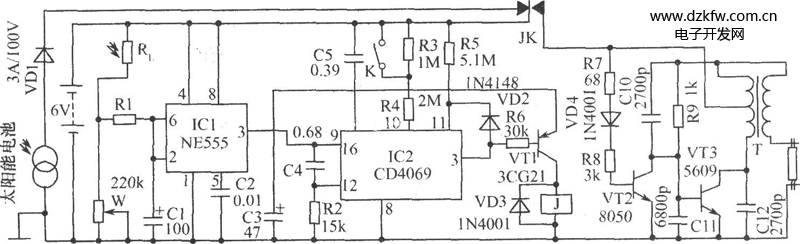

太陽能電池組成的自動控制節能燈電路圖

如圖所示，詳解：太陽能自動控制節能燈電路是由太陽電池充電、光控開關、定時開關和逆變電路4部分組成。要使節能燈點燃必須滿足光控和定時兩個控制開關都接通這個條件，缺一不可。白天，太陽光照射在太陽能電池板上，太陽能電池板把光能轉換為電能通過二極管VD1向蓄電池充電。VD1串接在充電電路中以避免夜間無光照時，蓄電池的電流反向流向太陽能電池板。白天，RL硫化鎘光敏電阻的阻值呈低阻狀態，IC1的2、6腳輸入電壓大于(2／3)Vcc，其3腳輸出低電平，使IC2和VT1無電壓不工作，繼電器J不動作，未能接通逆變電路，節能燈不亮；入夜，RL呈高阻值，使IC1輸入瑞電壓小于(1／3)Vcc，3腳跳變?yōu)楦唠娖剑琁C2及VT1得電進入工作狀態。IC2是一片帶振蕩器的14位二進制串行計數／分頻集成電路，C4、R3，R5與IC2內部電路構成的振蕩電路產生一正尖脈沖，使IC2自動清零，計數開始，此時IC2的3腳輸出低電平使VT1獲得偏流并導通，串接在VT1集電極回路的繼電器J吸合接通逆變電路，點燃節能燈，經過一段(定時)時間，IC2的3腳眺變?yōu)楦唠娖剑琕T1失去偏流而截止，節能燈熄滅。與此同時，IC2的3腳輸出高電平經隔離二極管VD2加至脈沖輸入端11腳，使該端恒為高電平而振蕩停止，電路狀態一直保持到天亮IC2斷電為止。電路中R1、C1組成抗光干擾延時電路，以防止夜晚瞬間光照(如雷電閃光、車輛燈光等)干擾被控?zé)舻恼�常工作。�?jié)能燈每晚點燃的時間由公式T≈2.3N(R3 R4)C5計算，N為定時系數。當開關K斷開時，定時時間約為6h，適合于冬季夜晚；當K閉合時，定時約4h，適合夏季夜晚。節能燈逆變電路由VT2、VT3等組成。節能燈電路接通時，通過VT2、VT3、逆變變壓器T1實現反饋、振蕩、升壓等過程，使得節能日光燈兩端有160V～180V電壓而點亮。點亮?xí)r消耗蓄電池電流0.4A左右，使用30A時蓄電池可在無太陽時連續工作一個星期。RL選擇MG44-04光敏電阻。其他元器件如圖所示。
