我想做一個電路：
按下啟動按鈕，負載工作幾分鐘后，整個電路徹底斷電的電路。
（即：按下啟動按鈕 → 繼電器自鎖 → 負載開始工作 → 幾分鐘后繼電器自動斷開 → 負載及繼電器控制回路斷電）

只能用手頭上有的器件來做：
DC12V的繼電器（線圈電阻390歐，只有常開觸點），按鈕（電流1A），可控硅97A6，還有1300x系列的三極管等等。

需要用到一個上電幾分鐘后繼電器自動斷開的電路，要求只能用手頭上現有的器件來做，也就是常見的三極管來設計制作。
要求電路斷電后快速重新上電，電路的延時時長不變。

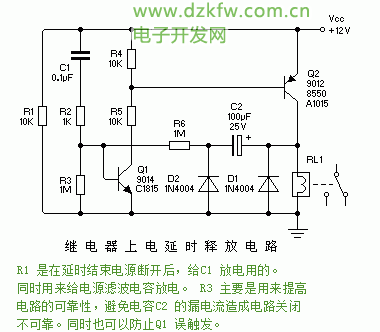

畫了一個圖，供你參考：

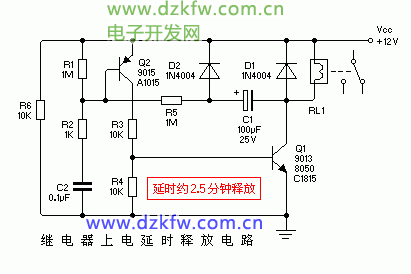

三極管的極性也可以掉換一下，效果是一樣的：


你可以根據手里的零件，選擇使用。
調整C2 的容量大小，就可以改變延時時長。
調整R6 的阻值也可以。
R1 是在延時結束電源斷開后，給C1 放電用的。同時用來給電源濾波電容放電。 R3 主要是用來提高電路的可靠性，避免電容C2 的漏電流造成電路關閉不可靠。同時也可以防止Q1 誤觸發。
