75型射線指示儀是上世紀80年代廣泛使用的輻射計，主要用于民兵和基層部隊作為原子襲擊時的群防群測設備。儀器符合軍用標準，具有防水能力。

但是該儀器靈敏度奇低，測量范圍是0.25~200倫琴/小時（在空氣中，0.25倫/時大約相當于2500μGy/h），并不能測定本底輻射，測負離子粉不起表，若儀器起表，說明已經末日降臨了。

儀器內部帶有一個90鍶放射源用于驗證輻射計的好壞。

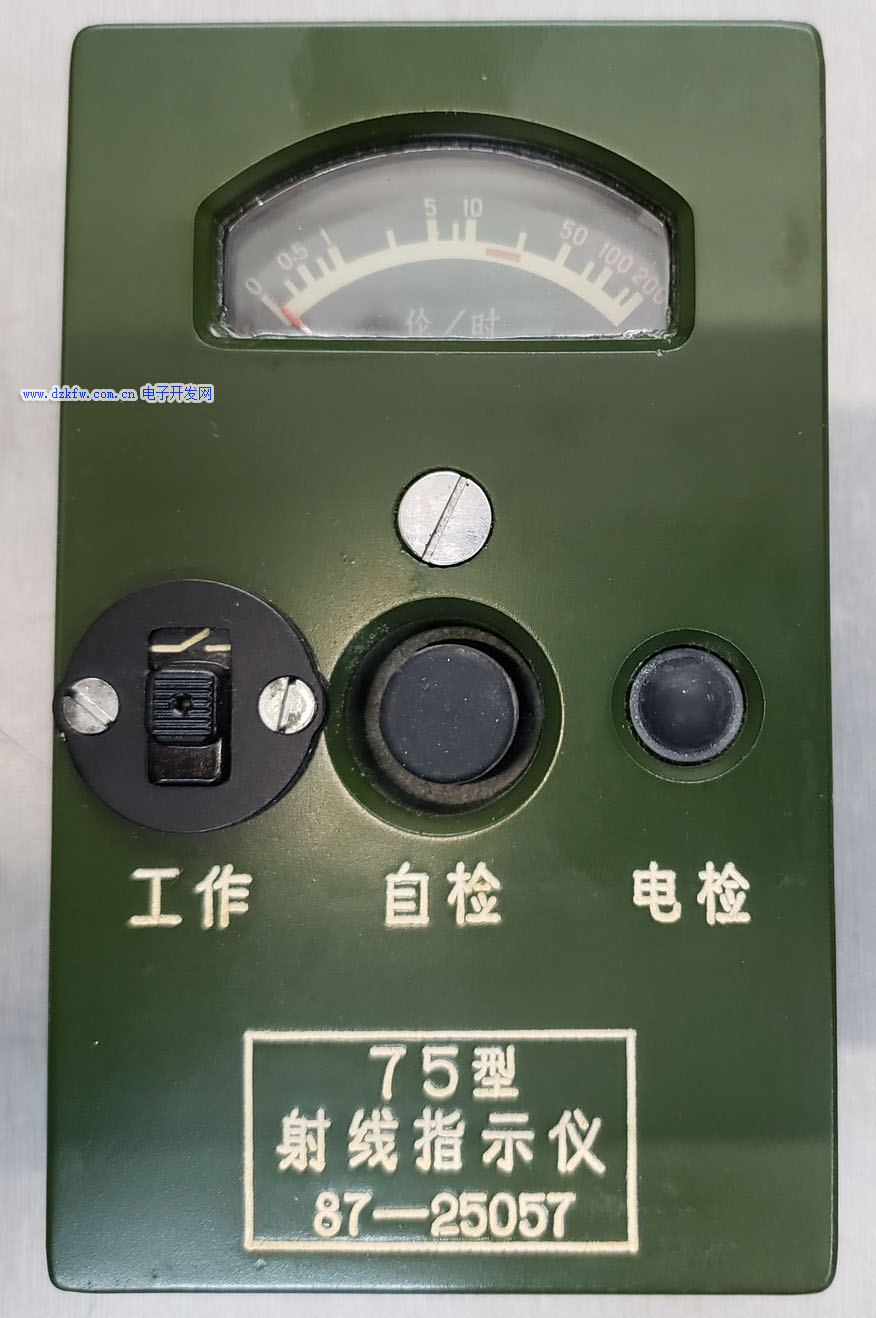

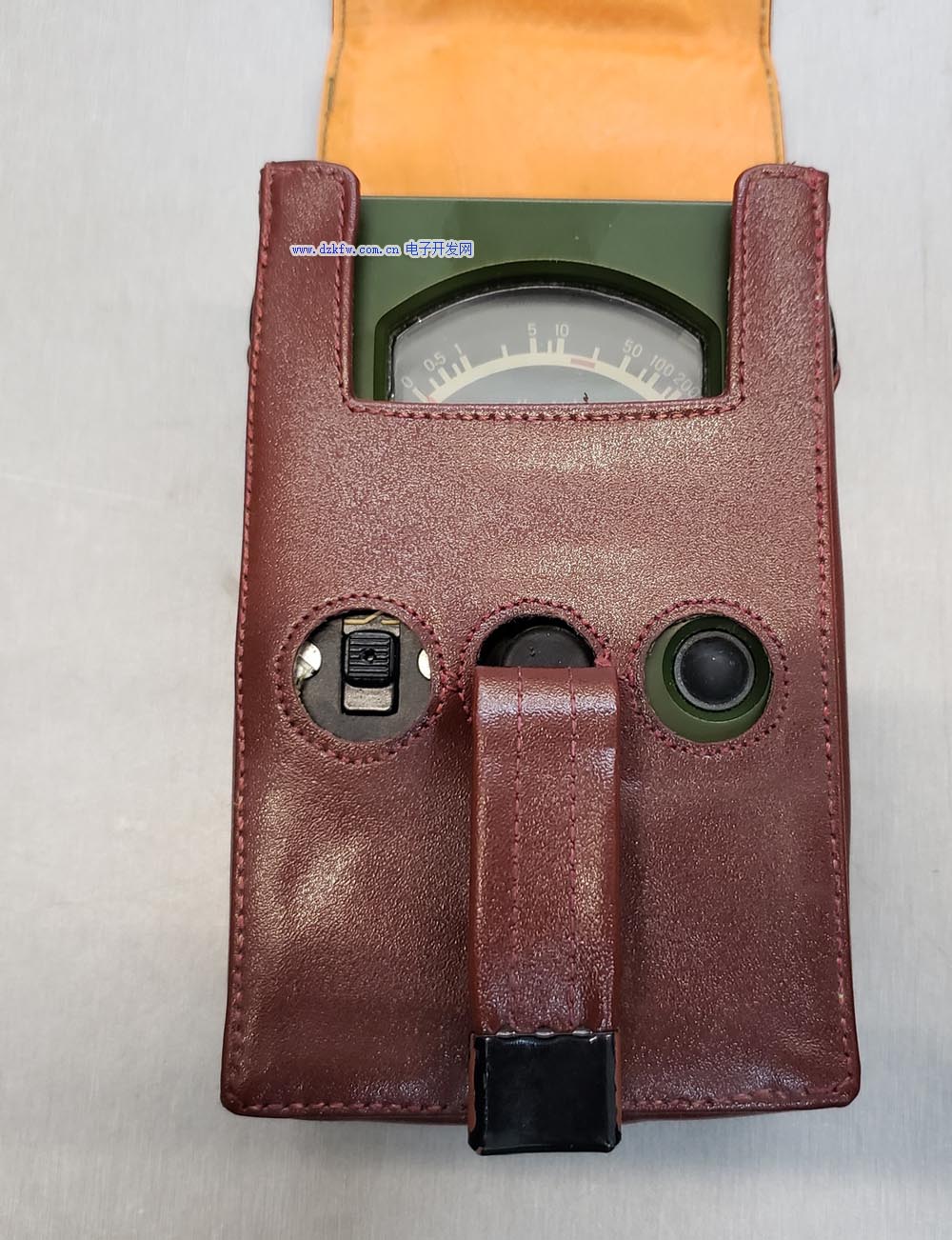

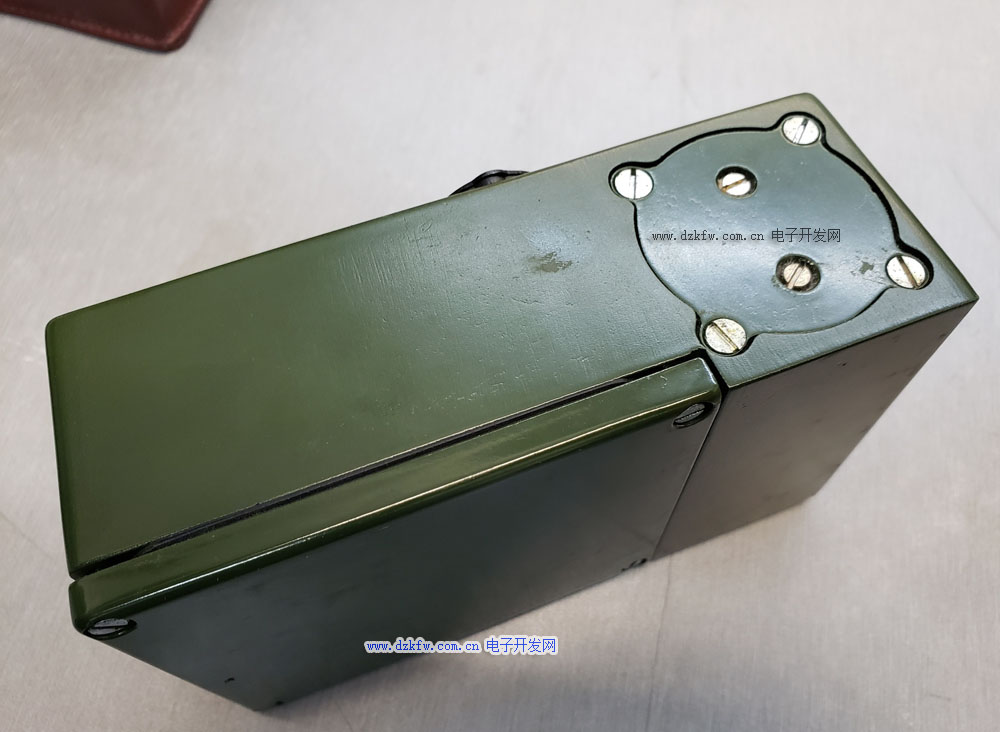

儀器外觀

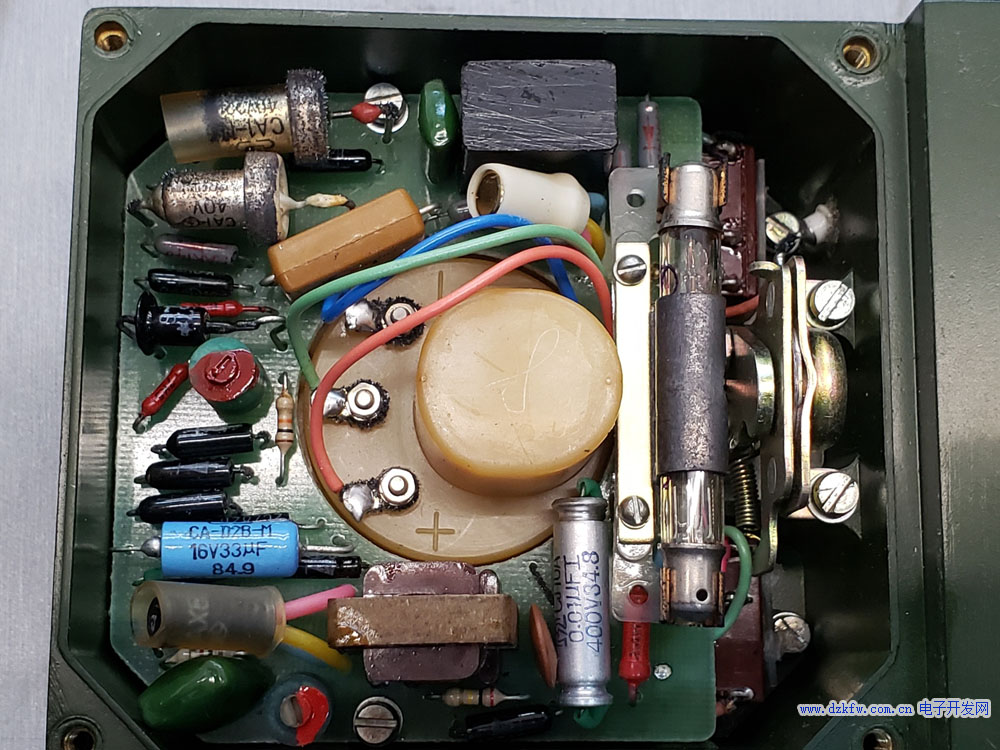

儀器內部

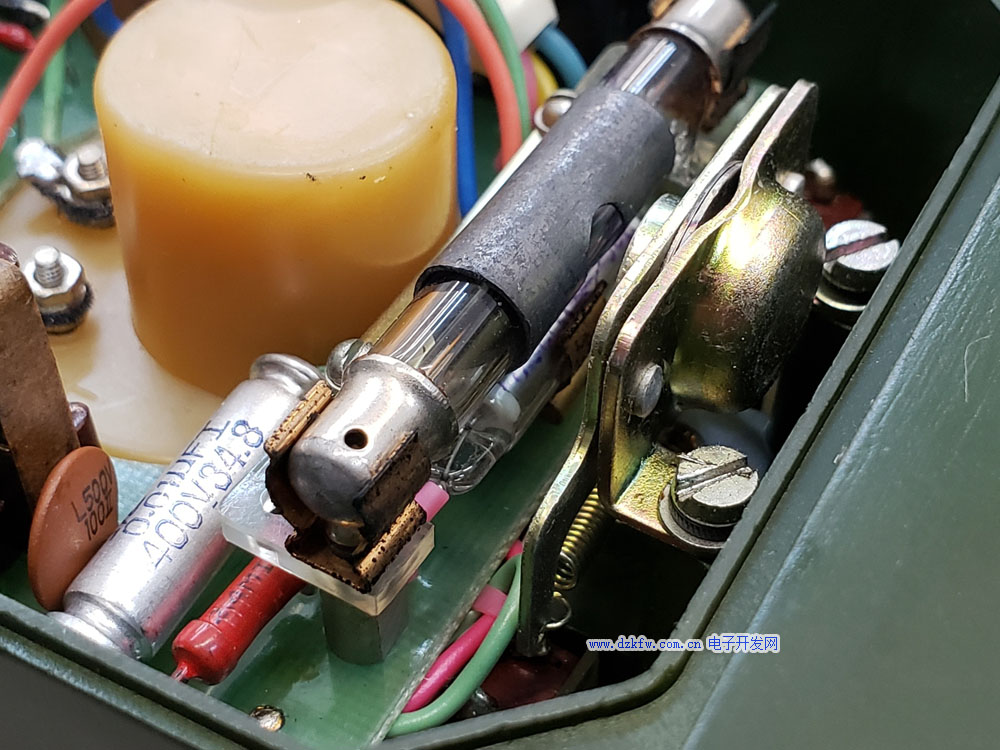

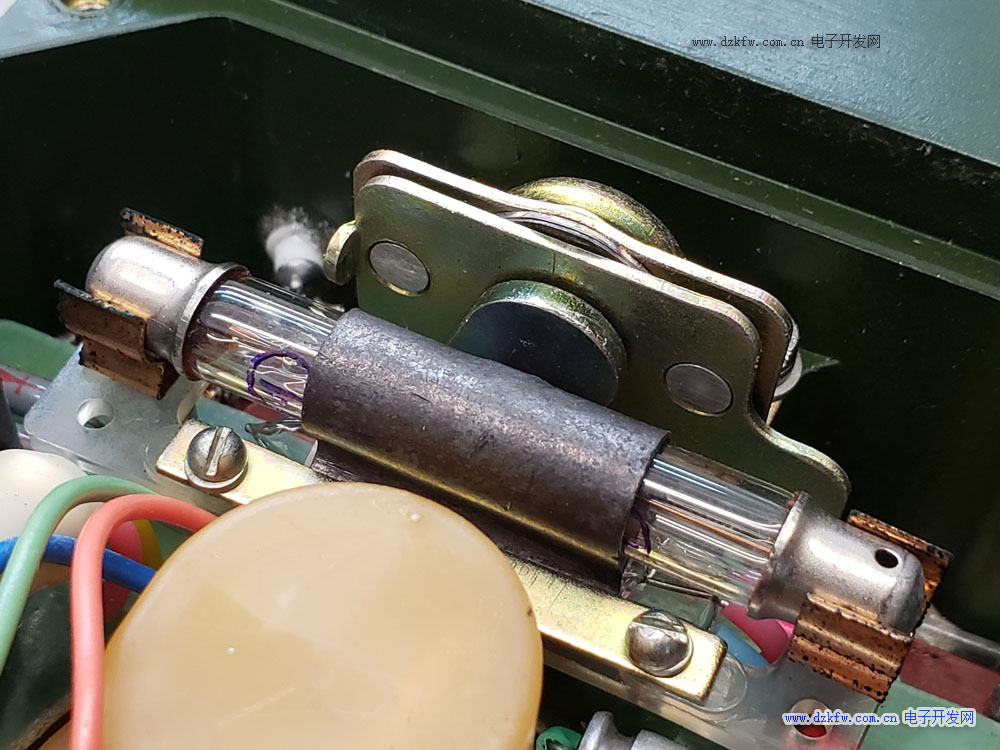

可見一只很小的蓋格管（J405r），包有鉛皮，應該是起能量補償作用。鉛皮上有個洞，供校驗源的乙種射線穿透之用。

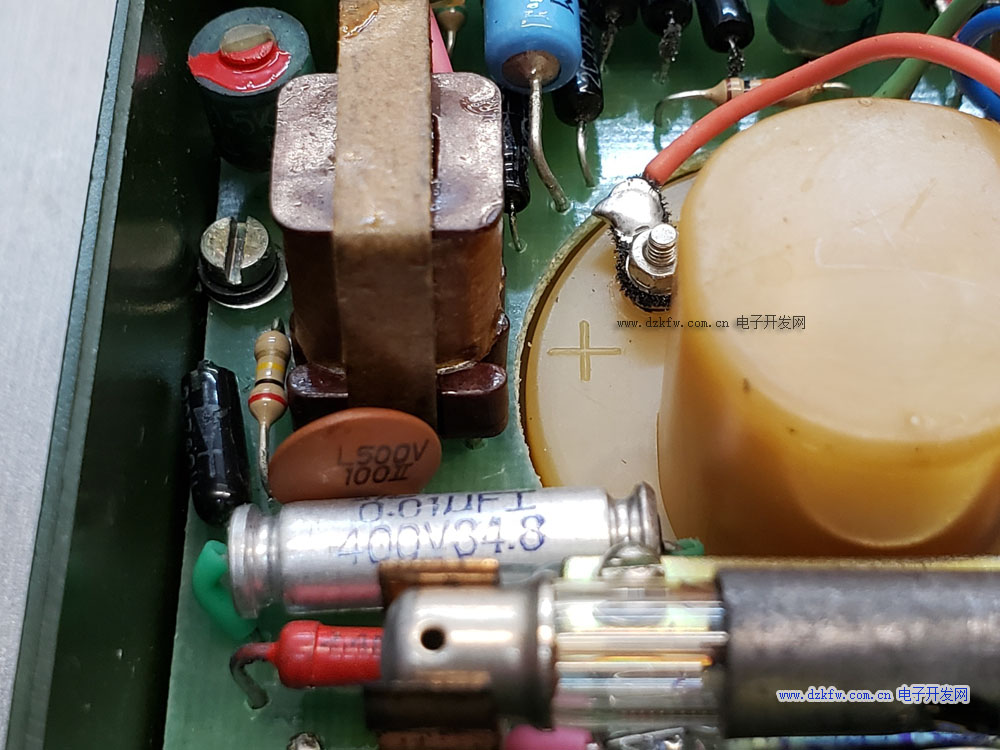

蓋格管下面的玻璃管是一支冷陰極真空穩壓管。


蓋革管工作電壓是390V。



校驗源平常用一個厚鐵片擋住

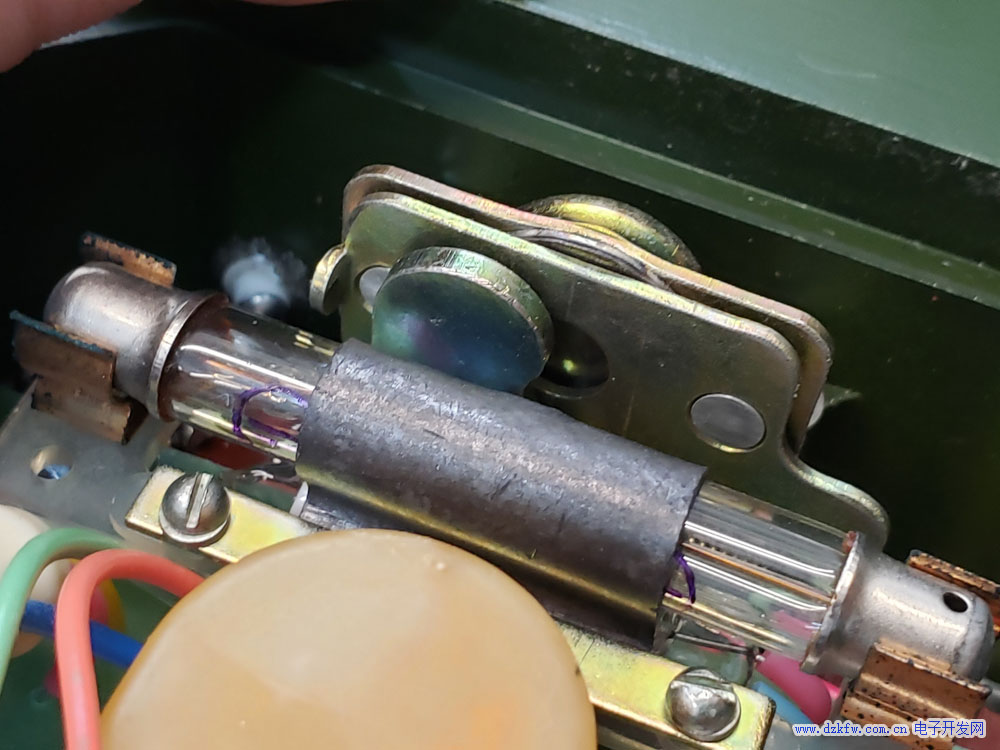

按下校驗按鈕時，鐵片挪開，校驗源對準蓋格管發射，鉛皮靠近校驗源一側有個洞用于通過射線。開啟校驗源時，大約能讀到0.25倫/時的輻射。

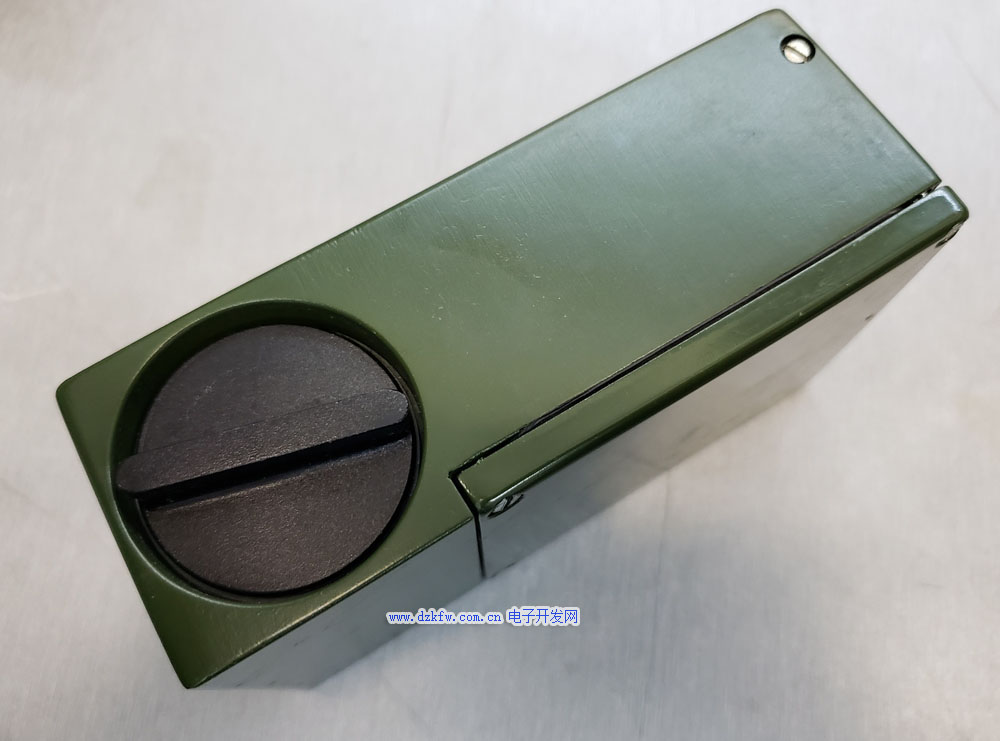

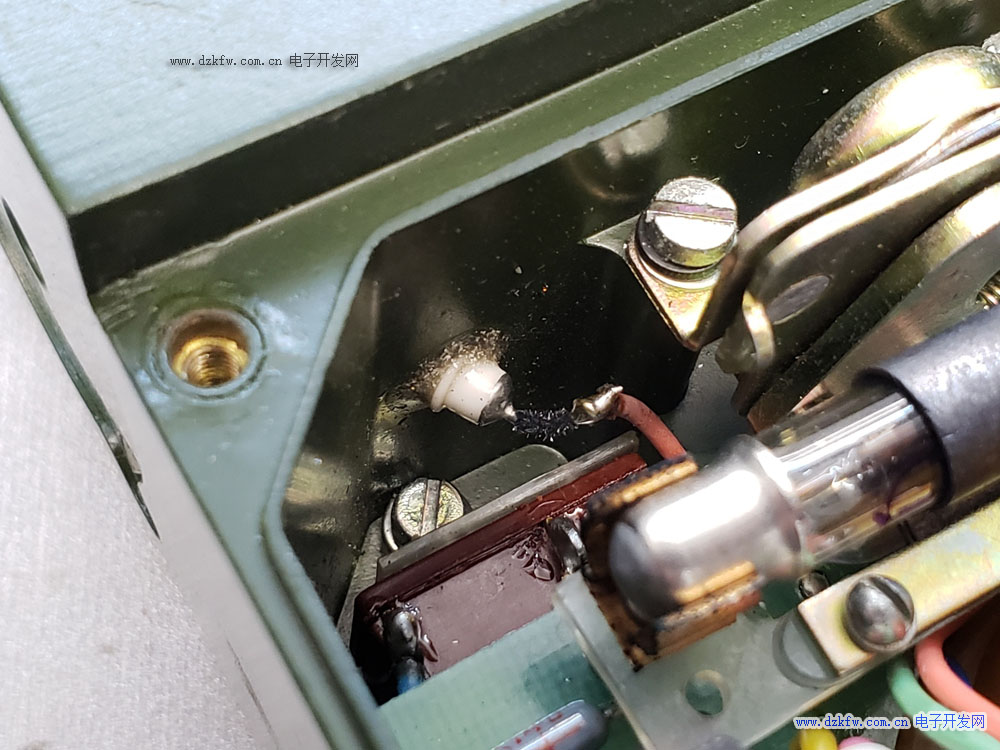

電池盒是獨立的，電池正極通過穿心電容引入儀器，負極接外殼。電池盒允許進水。

螺絲松開后不會自己掉出來，這是軍用設備維修性的一般要求。

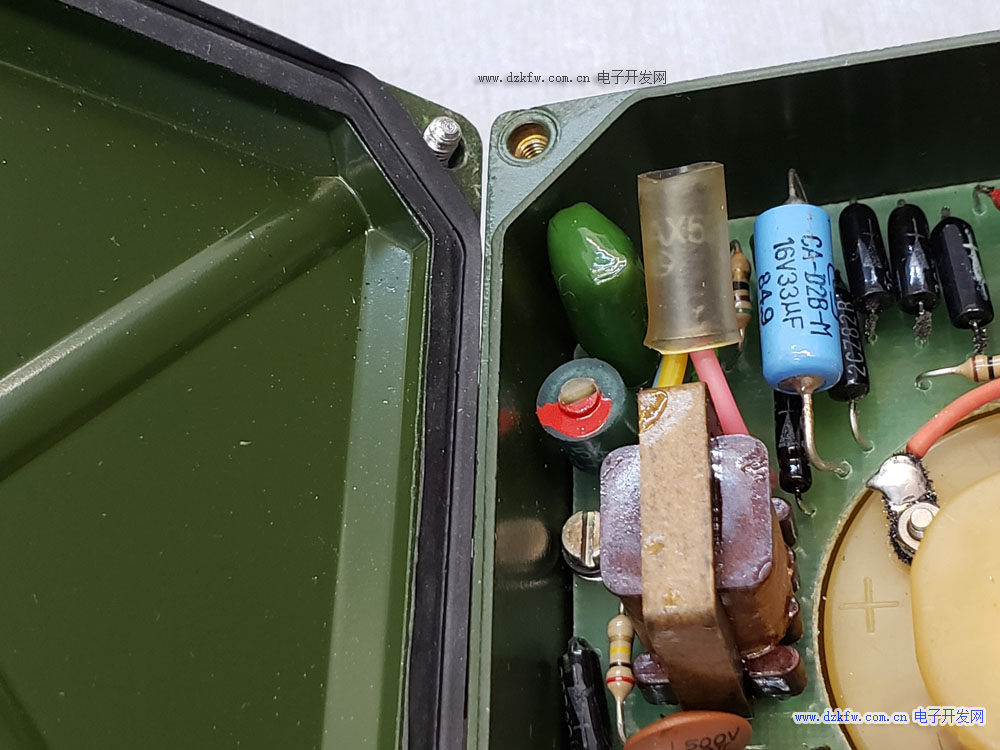

防水采用刀口+橡膠，這是上世紀國產軍用設備的常用操作。螺絲孔并非直接在鋁合金外殼上攻絲，而是鑲嵌了鋼（黃銅？）螺母。


表頭屏幕帶有背光，開機后呈現淡藍色。背光電源電壓是180V。

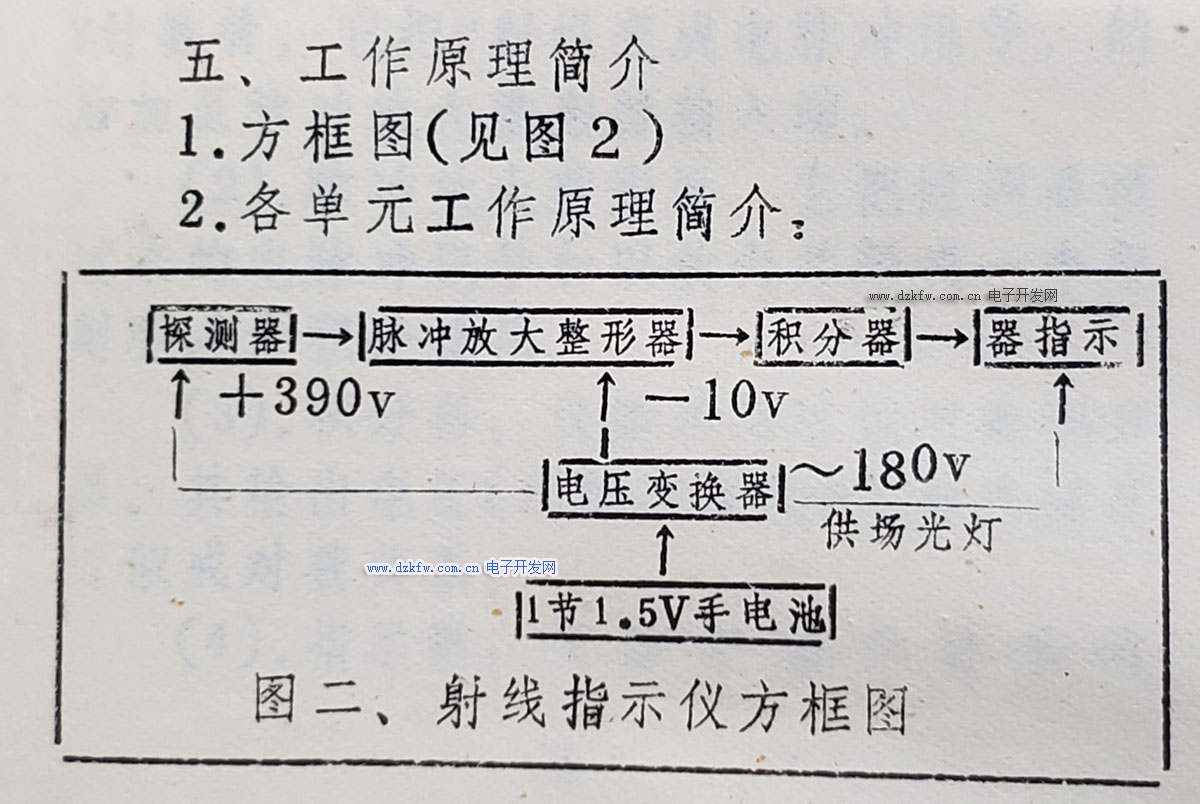

儀器原理框圖

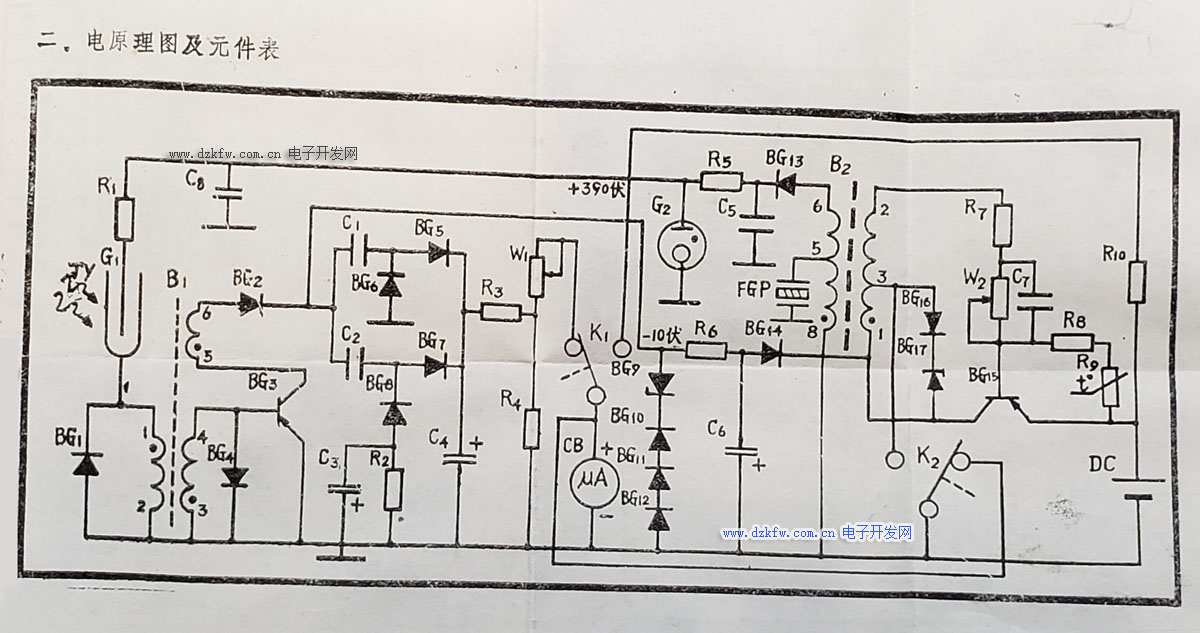

電路圖

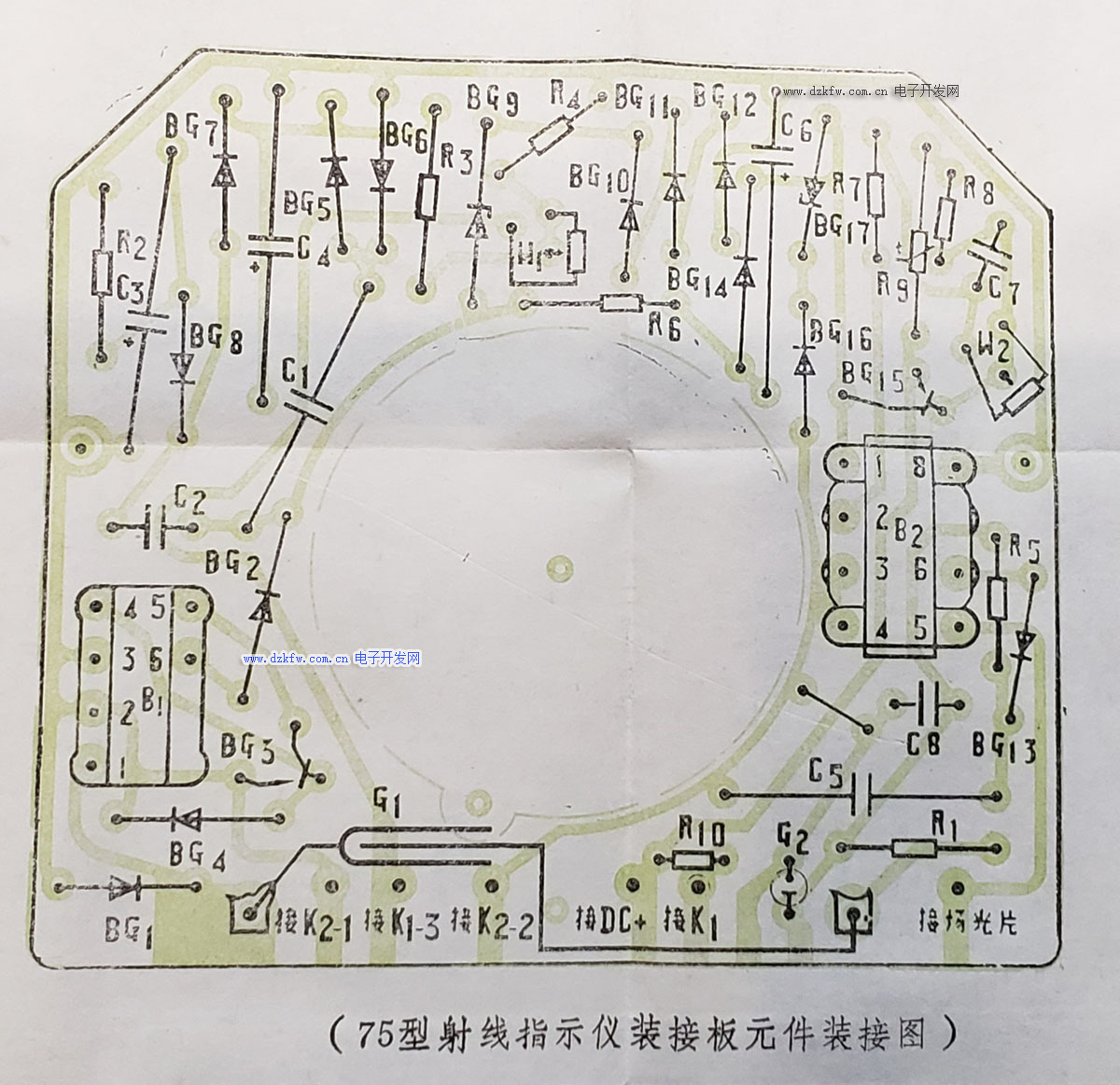

PCB圖

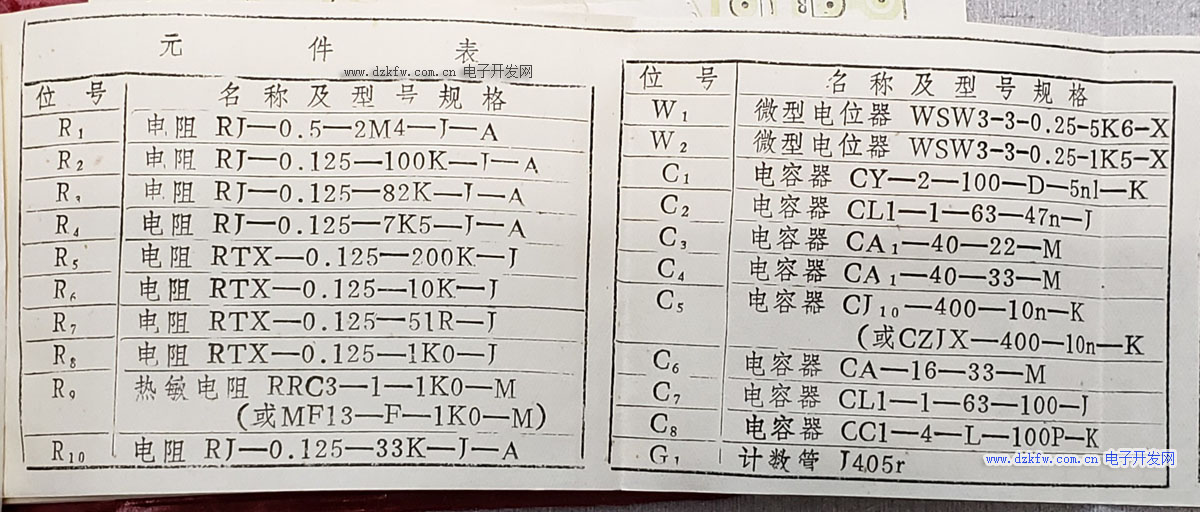

BOM單




該儀器使用單節1.5V電池，里面產生了多組正負電源，這是很有中國特色的。
