可調電位器是一種可調的電子元件，由一個體和一個轉動或滑動系統組成。共有三個接點,兩端二個之間是這個電位器的最大阻值,中間一個是滑臂,是調節阻值的,如是帶開關的,可將開關前端和最遠端串接入電路,因開關后端是與最近端短路的,使開關一開,電路處于最大阻值.如無開關的,可將滑臂與一端短路作一個接點,遠端作一個接點,串接在電路中,應注意開始通電時的電位器處于最大阻值。

精可調電阻器3296,5K三個引腳,中間的引腳,是電位器的滑動觸點,調是對兩邊的引腳可調大,可調小,兩邊的引腳,是電位器電阻的兩個端點,看你的想法,怎么接都行.

一、可調電位器接線方法

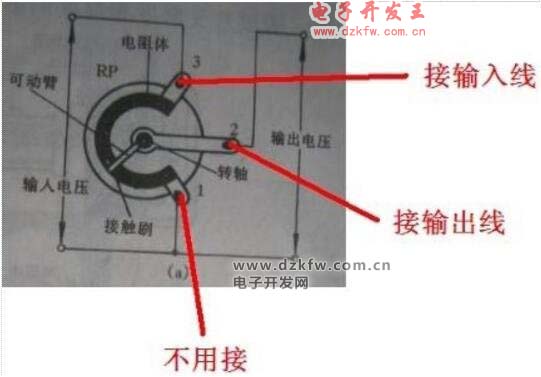

對于一般的電位器，靠近中心的是滑片，中心頭里面就是一根電阻絲，跟電阻絲兩端兩個引腳直接連起來，這兩個引腳分別連接輸入信號和地（有些不接），比如一個引腳連輸入信號，另一個管腳接地，此時這電阻絲兩段上就有了總的電阻值，如果用滑片在這根電阻絲上來回滑動就可以獲得變化的阻值了，但是如果輸入和輸出信號接反，那么滑片滑動方向與阻值變化相反。

二、多圈可調電位器接線圖及接線方法

多圈可調電位器接線圖如下：

它和普通的可調電位器作用相同，調整鈕在圖的右上方，調整時可用一字螺絲刀旋轉進行調整。接線腳有3個，2腳為動臂。標示如上圖。CW標示動臂2向3移動時，是順時針旋轉調整鈕。

三、電位器接線接線方法及圖解

　　電位器（或微調電阻等等）常規引腳（僅舉例說有3個引腳的電位器），兩頭的電阻值是固定的，中間引腳對任何一端引腳的電阻值是可變的；

　　它等效于從中間引腳起把電位器分成兩個串聯的電阻，串聯總阻值是固定的；

　　因此，如果作為可變分壓電阻用，則一端接輸入電壓，中間端接輸出，余下端接地；

　　如果作為可變電阻用，一端接輸入電壓，中間端接輸出，余下端可懸空，或與中間端連接。
