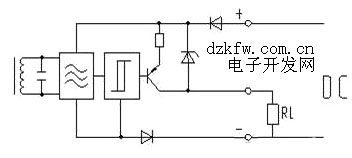

傳感器DC二線原理圖

1、接線電壓：10-30VDC(10-65VDC)
2、常開觸點(NO)或者常閉觸點
3、不分NPN和PNP
4、具備短路保護
5、漏電流小于等于0.5mA
6、電壓降小于5V
7、兩線直流傳感器不能串聯或者并聯連接
傳感器DC三線接線圖

傳感器DC三線原理圖

1、接線電壓：10-30VDC(10-65VDC)
  2、常開觸點（NO）或者常閉觸點
  3、電壓降小于1.8V
  4、具備短路保護和極性保護
  當三、四線傳感器串聯時，電壓降相加，單個傳感器準備延時時間相加。
傳感器DC四線接線圖

傳感器DC四線原理圖

  1、接線電壓：10-30VDC(10-65VDC)
  2、切換常開觸點和常閉觸點
  3、具備短路保護和極性保護
  4、電壓降小于1.8V
傳感器DC三、四線并聯

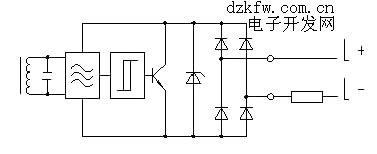

傳感器交流兩線接線圖

  1、接線電壓：20-250VAC
  2、常開觸點或者常閉觸點
  3、漏電電流小于等于1.3mA
  4、電壓降小于6.5V
傳感器AC兩線串聯示意圖

  1、常開觸點：“與”邏輯
  2、常閉觸點：“或非”邏輯
  3、串聯時，傳感器上的電壓降相加，它減去了負載上可以利用的電壓，因此不能低于負載最低工作電壓。請注意電網的電壓波動。
機械開關和交流傳感器串聯

當傳感器出于斷開觸點，電源電壓被斷開，若在傳感器衰減期間機械觸點閉合會使傳感器短時間內出現功能障礙。傳感器準備延時時間小于等于80ms，在這個時間內就產生故障，或者失靈。
補償辦法：在機械觸點上并聯上一個電阻，并聯上的電阻使傳感器的電源沒有在機械觸點上中斷，機械觸點無論是斷開和閉合，傳感器都不會出于轉杯延時狀態。
對于200VAC，電阻阻值大約為82KΩ/1W   電阻的計算方法近似值為400Ω/V
傳感器AC兩線并聯

    1、常開觸點：“與”邏輯    常閉觸點：“或非”邏輯
    2、當傳感器常開觸點閉合時，另一個并聯的傳感器被短路，當傳感器斷開時就需要個準備的延時時間（≤80ms)
補償辦法：在觸點上串聯一個電阻可以保證傳感器的最小工作電壓，避免了觸點斷開之后的準備時間。電阻計算方式：R=10/I   P=I平方×R
