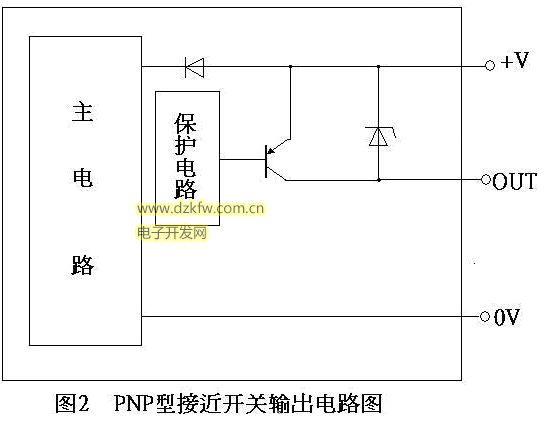

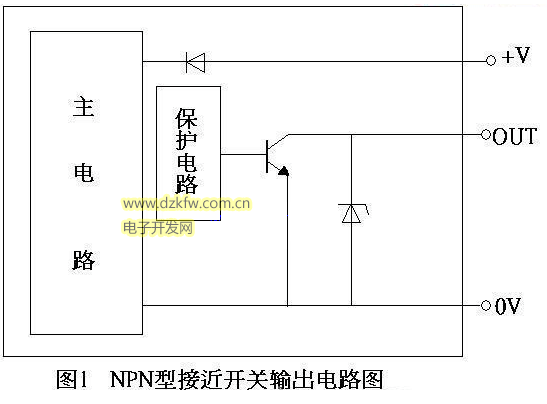

PNP、NPN傳感器接線方法見下圖：

說明：如果傳感器本身沒有加電阻，那么外接電阻不可省， 工作原理：PNP傳感器，當傳感器不動作時，4端子的電壓時0V，當傳感器動作時，由于外接電阻的存在，4端子的電壓就是24V。 NPN傳感器，當傳感器不動作時，4端子的電壓是24V，當傳感器動作時，由于外接電阻的存在，4端子的電壓就是0V。
